RJ45接口具有8个金属导线插孔，这些插孔按特定的顺序进行编号。它们用于连接以太网设备，如计算机、路由器、交换机和网络适配器等。RJ45接口可支持不同的以太网标准，包括10BASE-T、100BASE-TX和1000BASE-T等。

一、RJ45接口的定义

RJ-45：是布线系统中信息插座（即通信引出端）连接器的一种，连接器由插头（接头、水晶头）和插座（模块）组成，插头有8个凹槽和8个触点。

RJ是Registered Jack的缩写，意思是“注册的插座”。在FCC（美国联邦通信委员会标准和规章）中“R”J是描述公用电信网络的接口。“ 45”表示接口标准的序列号。计算机网络的RJ-45是标准8位模块化接口的俗称。

RJ45通常将末端连接到以太网线，用于连接各种网络设备，例如计算机，路由器，交换机等。

二、RJ45接口的功能特性

10BASE-T RJ-45 接口功能特性

10BASE-T：是双绞线以太网，1990年由IEEE新认可的，编号为IEEE802.3i，T表示采用双绞线，现10BASE－T 采用的是非屏蔽双绞线（UTP）。

差分传输是一种信号传输的技术，区别于传统的一根信号线一根地线的做法，差分传输在这两根线上都传输信号，这两个信号的振幅相同，相位相反。在这两根线上的传输的信号就是差分信号。

三、RJ45接口的工程特性

（1）、操作性

一把专用钳子、一个新头、一跟线、不用电，在工程现场花一秒钟捏一下，就可以压好一个接头。

（2）、可靠性

背面的弹片，里面压线的鸭舌。可以保证插上去以后有比较高的机械强度，不会因为振动和导线自重之类的原因被拔下来。

质量符合标准的网线插上去，吊住一台笔记本是没问题的。

（3）、远距离

网线有效传输距离100米！降低网速要求，可以放宽到200米。

（4）、兼容性

RJ45诞生于1990年，三十多年前啊！至今物理接口未变。跟消费领域不同，很多工程领域的设备是要用到设备寿命到期为止的。

（5）、速度快

四、RJ45接口的类型

RJ45接口类型较多，主要是按照线缆标准进行划分，常见的包括3类、超5类、6类、超六类等。

（1）3类RJ45耦合器

3 类非屏蔽式 RJ45 (8x8) 优良型面板耦合器套件

这一系列独特的面板安装式耦合器可安装于任何厚度的面板。坚固的压接型金属框架确保牢固安装、可靠接地。

（2）超5类RJ45耦合器

超 5 类 屏蔽式 RJ45 (8x8) 优良型面板耦合器套件

这类ECF面板式RJ45耦合器，通过坚固的压铸金属框架，几乎可在任何面板厚度进行面板安装。设计用于同EIA/TIA568A和B接线一起工作，这些RJ45耦合器提供一个可靠的方法通过机架或机架面板进行高速数据通信。

（3）6类RJ45耦合器

6类微耦合器，屏蔽RJ45（8×8）Keystone直插式

这款微耦合器长度小于1英寸（2.5厘米），比标准耦合器长度更短且重量更轻，从而[敏感词]地为您的应用节省后方空间。这一特性可为安装人员在机架、配线架或接线盒后方的操作留出更多空间，改善空气流动，并通过减小线缆出线口的应力而确保配接组件的弯曲程度不超出相关要求。

（4）超6类RJ45耦合器

IP68级超6类RJ45直插式线缆密封接头，面板安装式

用于超6类RJ45以太网线缆的跨接线盒或面板连接，IP68级专业防护，内部耦合器为屏蔽耦合器，尤其适合在特殊环境中使用。

五、RJ45耦合器如何安装

因为耦合器种类较多，有很多不同的安装方式，主要介绍一下两种:

（1）特优型ECF系列水晶头母座安装

（2）超5类直角型耦合器安装

在综合布线中，涉及到墙壁布线、总配线架和楼层配线架（IDF）布线时， 往往会遭遇配线架深度不足的情况。这时，如选用这类系列产品，就能让问题迎刃而解。这一系列超5类直角型耦合器，其独具匠心的设计，能让配线架呈90度出线，与传统的180°出线口相比大幅节省了设备空间。

六、双绞线

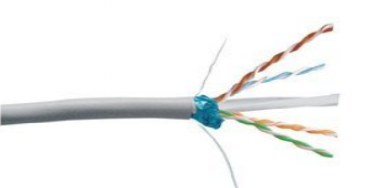

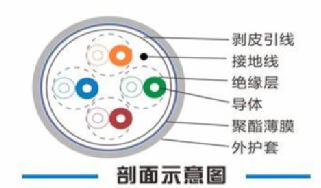

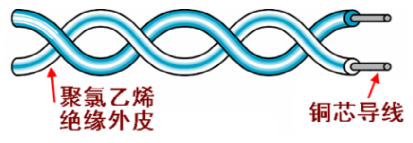

具有绝缘保护层的两根铜导线按一定密度绞缠在一起形成的线对。

通常多根双绞线再绞合成电缆状。

影响双绞线的特性阻抗、衰减和近端串扰的因素，包括绞合密度、扭绞方向和绝缘材料等。

适用于模拟传输或数据传输，通信距离一般为几到几十公里。

七、双绞线的类型

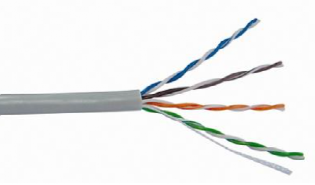

（1）UTP无屏蔽双绞线

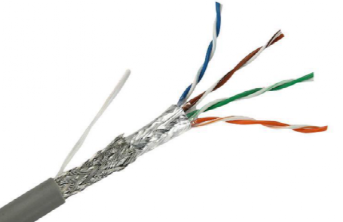

（2）FTP屏蔽双绞线

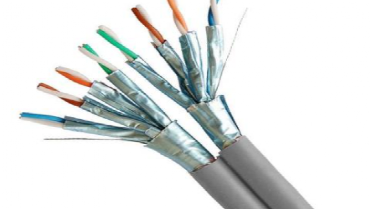

（3）SFTP屏蔽金属箔双绞线

（4）STP屏蔽双绞线

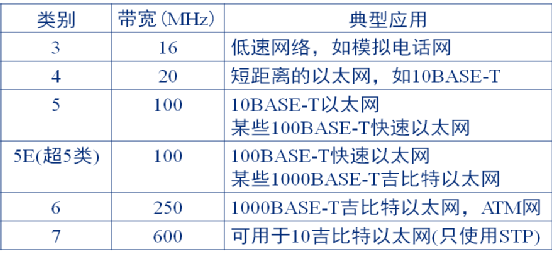

八、常用的绞合线的典型应用

九、双绞线中存在的区别

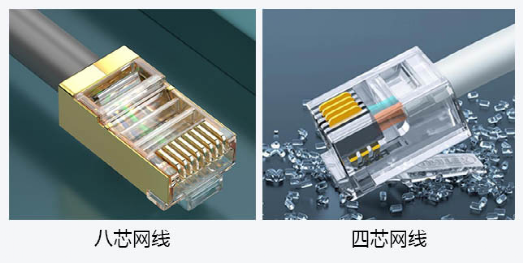

（1）网线线芯：4芯网线与八芯网线的区别

网线（双绞线）一般都有八根芯线，采用两两缠绕的方式，降低信号的传输过程中的干扰。

八根芯线作用不同，其中1/2用于发送数据，3/6用于接收数据，4/5用于传输语音，7/8用于传输电源。

100M网络传输中，只需要1/2/3/6四根芯线（橙白、橙、绿白、绿）。而高于100M网络传输中，八根芯线需全部派上用场，其中1/2/3/6芯用于发送数据，4/5/7/8用于接收数据，否则就会出现网络不稳定的情况。

由于以前技术限制和实际需要，百兆网络只是使用了其中的4根线，剩余四根芯线作为备用线或电话线。由此，市面上也曾出现低成本的4芯网线，也就是简配版的五类线，理论最大网速仅100Mbps，相较8芯五类线在抗干扰方面性能很差，仅适用于百兆下网络传输，或者作电话线使用。

（2）网线线序：T568A和T568B的区别

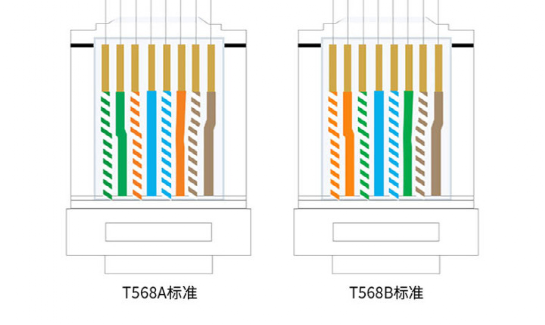

根据国际标准，网线接RJ-45水晶头排列线序有两种：即T568A和T568B。

T568A标准：绿白—绿—橙白—蓝—蓝白—橙—棕白—棕

T568B标准：橙白—橙—绿白—蓝—蓝白—绿—棕白—棕

（3）直通线与交叉线区别

由于接线方法的不同，网线又分为直通线、交叉线，两者的区别如下：

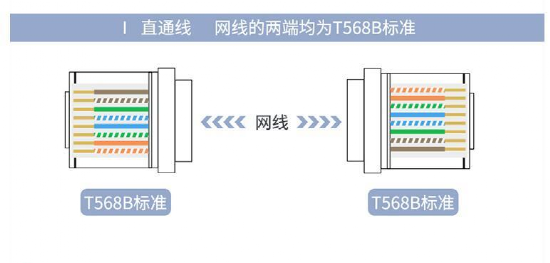

直通线：一根网线的两个水晶头选用同一种接法，即两端都是T568B，这种线常用于不同类设备的互联，比如：计算机-交换机、计算机-HUB(集线器)、交换机-路由器等。

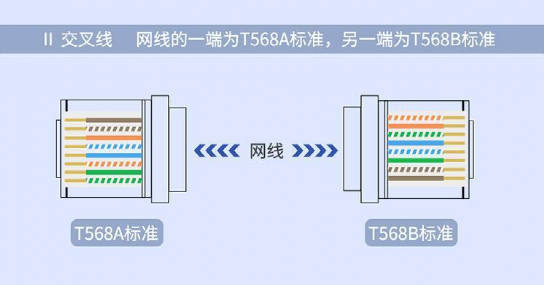

交叉线：一根网线的两个水晶头分别选用不同接法，即一端T568A，另一端T568B，这种线常用于同一类设备之间的连接，如计算机-计算机、集线器-集线器，交换机-交换机等。

为什么？

1.为什么同类设备的互联，一定是交叉线？

因为四对芯线里面，有一对负责发送信号，一对负责接收信号，正常通讯的话，肯定是A电脑的发送接B电脑的接收，B电脑的发送接A电脑的接收。

2.为什么不同类设备的互联，一定是直通线？

因为交换机的端口里面做了交叉，外表着是直通线，但本质上仍是交叉才能通讯。

3.为什么交换机端口要交叉发送端和接收端呢？让所有的设备网口一致，让网线交叉不行么？

因为，设备到设备之间，不一定只有一条网线，很可能是几条网线连起来的。

上面这种情况是不能通信的，也就是说从设备到设备，交叉线必须是奇数条，这样布线的时候就太复杂了！所以，我们只有电脑对电脑用交叉线，交换机端口做好收发交叉，这样无论电脑和交换机之间有几条线，全部都是直通线好了！

4.这样又产生了一个新问题。交换机的网口如果都是交叉的，那么交换机与交换机之间怎么办？

交换机只要保留至少一个口不做交叉就可以互联了！

十、RJ45网线制作

接下来，我们来看看网线的制作！

1、借助网线钳，剥掉网线外被；

2、解开4对双绞线，剥掉线皮并捋直；

3、排列好线序，并剪齐线端；

4、将线芯按序[敏感词]RJ45水晶头8P槽内最顶端；

5、RJ45水晶头放网线钳【压线】部位，压接成型即可；

6、测试：当测线器指示灯正常显示，则说明网线制作成功。

当测线器指示灯显示异常，说明网线不通，建议从以下方面排查：

1、线序排列错误，网络不通；

2、水晶头没有钳紧或者损坏，芯线接触不良或断开；

如果出现以上问题，建议更换RJ45水晶头，按照标准线序、操作规范重新制作网线。
