SMA和2.92mm连接器配接是否安全?

发布时间:2024-10-29作者来源:金航标浏览:957

SMA连接器是一种常见的射频连接器,广泛用于无线通信和射频设备中。其名称来源于“SubMiniature version A”,设计旨在提供高频信号传输,通常用于连接天线、无线电设备和其他射频组件。

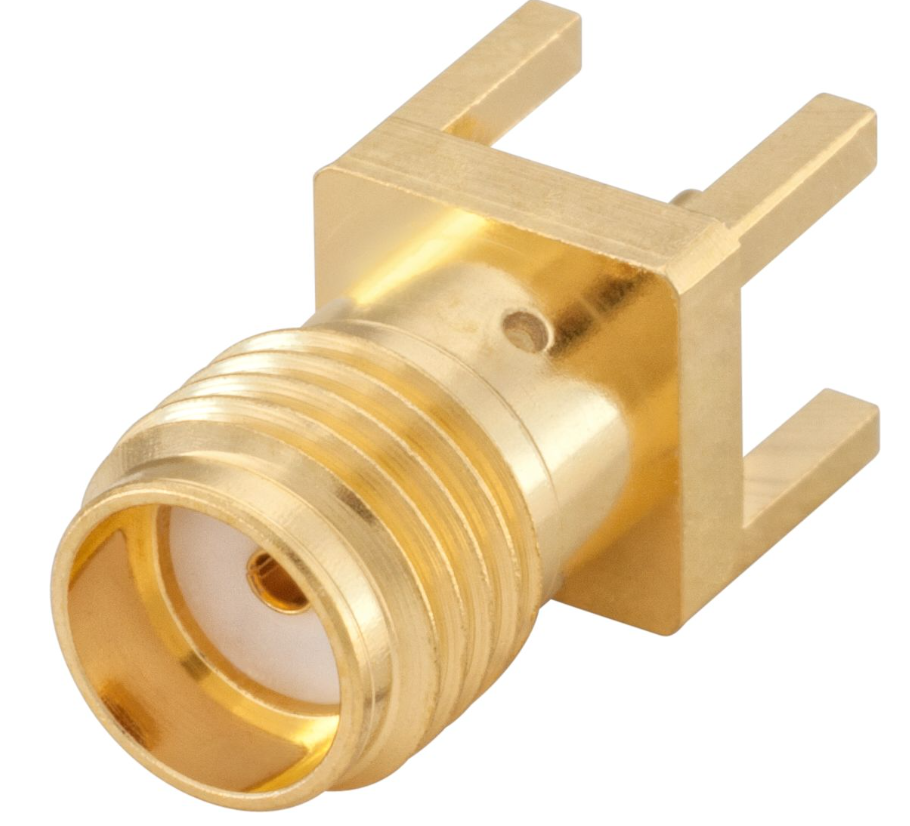

SMA界面


2.92mm界面

我们通常将 SMA 和 2.92mm(K 型)连接器视为配接连接器类型。但是,在配接 SMA 和 2.92mm 连接器类型时应谨慎的和需要注意很多地方。

要了解问题根本所在,我们得从标准谈起,我们需要查看这些不同连接器的机械规格。这些规范可以在 MIL-STD-348B (美军标射频连接器界面标准)中找到,这是一份由美国[敏感词]后勤局创建和维护的[敏感词]规范文件,旨在“标准化射频连接器接口”。

在 MIL-STD-348B 中:

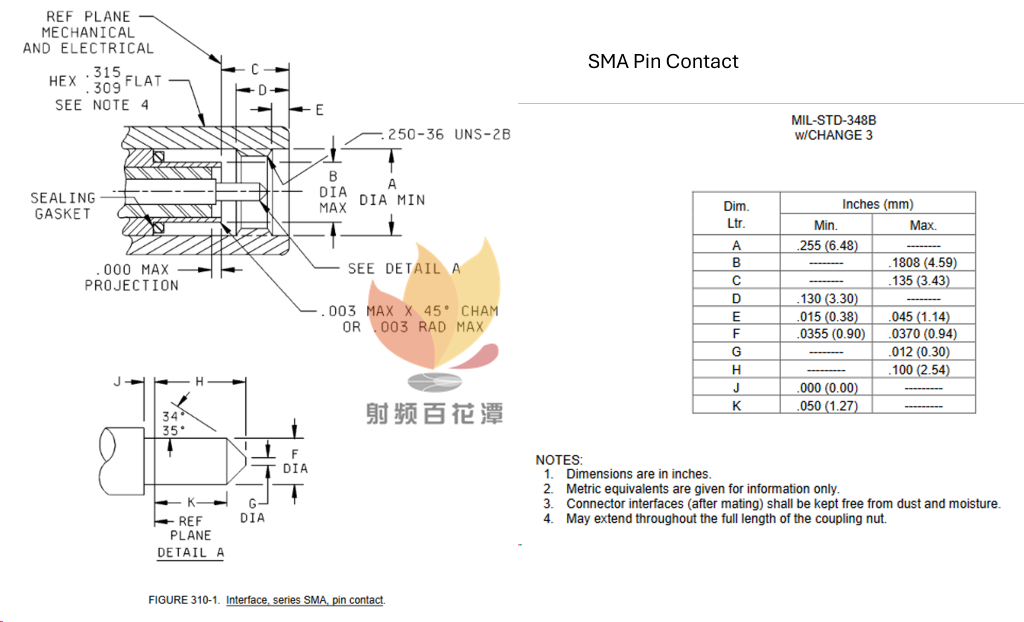

图 310-1 包含定义 SMA 引脚触点接口的图纸和尺寸:


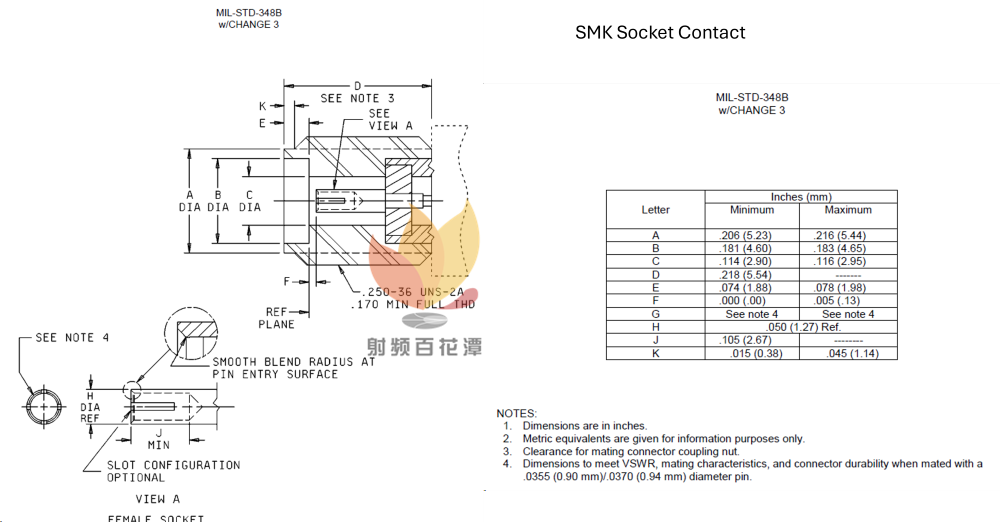

图 310-2 包含定义 SMA 插座触点接口的图纸和尺寸:


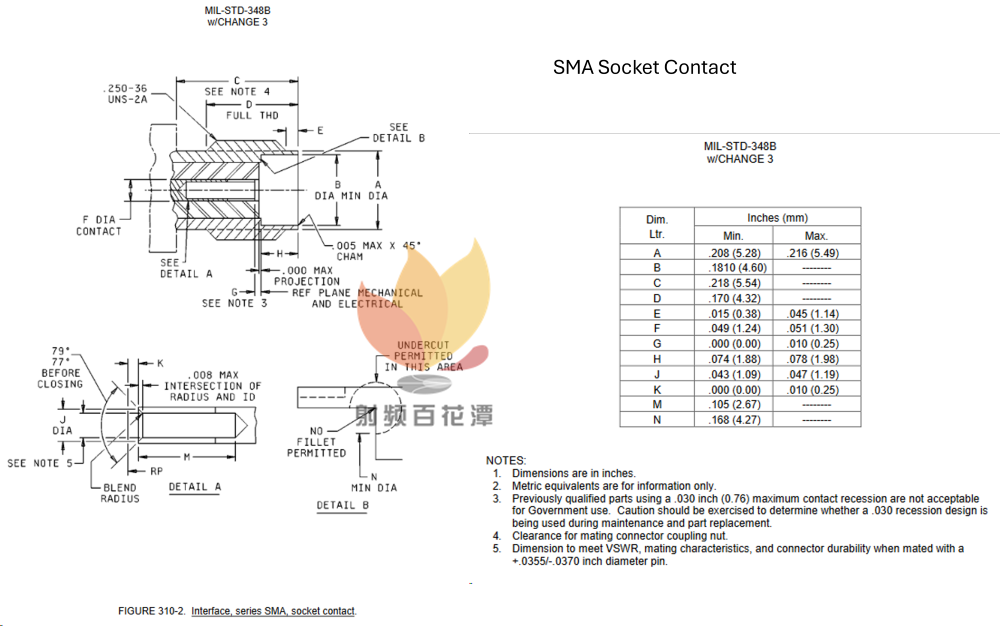

图 323-1 包含定义 2.92mm (SMK)SMK pin 触点接口的图纸和尺寸:

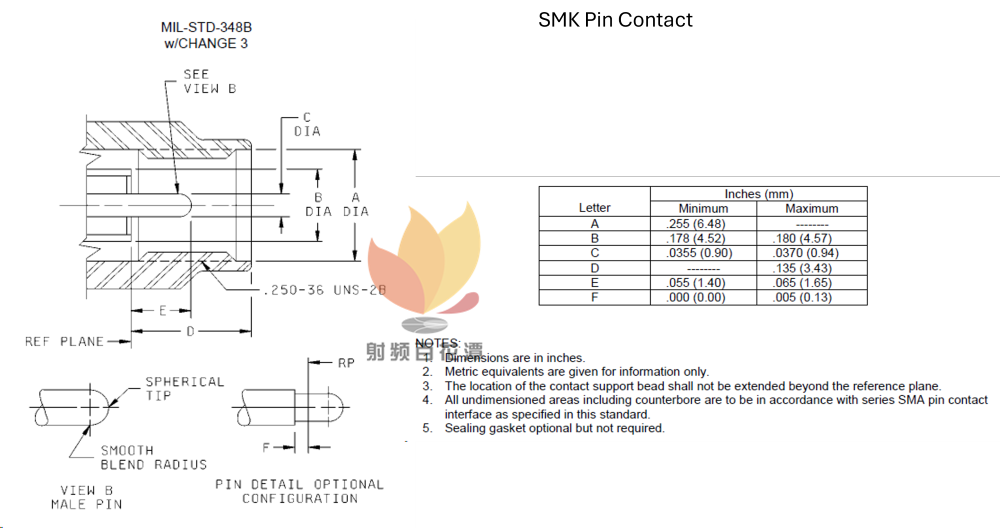

图 323-2 包含定义2.92mm( SMK )针式触点接口的图纸和尺寸:


现在,让我们看看 SMA 和 2.92mm 连接器类型之间的一些差异:

1) MIL-STD-348 允许 SMA 连接器引脚比 K 型略长。(参见 310-1 维度 H 与 323-1 维度 E)如果这些较长的针脚损坏或安装不完全笔直,它们更容易损坏脆弱的 3.5 和 2.92 毫米针套。如果引脚侧在连接时“意外”旋转,则尤其如此。

2) SMA 连接器通常以较低的公差制造,因此您更有可能遇到处于 MIL-STD-348 公差边缘的 SMA 部件。这可能会加剧上述引脚长度问题,并导致 2.92mm 连接器的插槽损坏。

SMA是比较粗糙的,2.92比较精密,长期使用对2.92接头的损害是不言而喻的,这也会倒是测试测量精度的下降,尤其是一些低端的SMA头10元以下的,公差大的不得了,结果可想而知。

3) 请注意,3.5 和 2.92mm 的插座周围使用空气电介质。SMA 连接器使用符合 MIL-PRF-39012 的固体 PTFE (Teflon) 电介质。同样,与 SMA 的延长引脚长度相关,与具有实心 PTFE 电介质插件的 SMA 插座相比,将 SMA 引脚重复[敏感词] 3.5 或 2.92mm 插座更有可能随着时间的推移使插座变形。

尽管如此,我们大多数情况仍将 SMA 和 2.92mm 连接器视为配对连接器。2.92mm可以向下兼容SMA频段。

免责声明:本文采摘自高速射频百花潭,本文仅代表作者个人观点,不代表金航标及行业观点,只为转载与分享,支持保护知识产权,转载请注明原出处及作者,如有侵权请联系我们删除。
