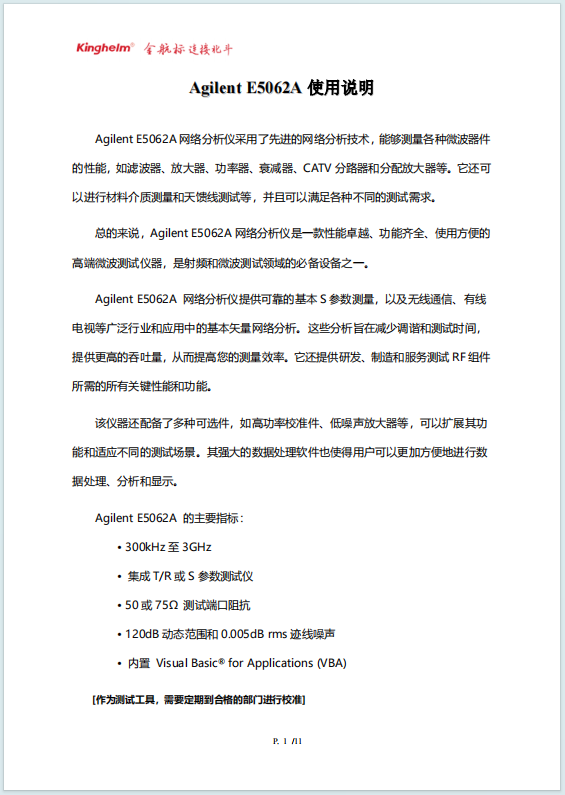

Agilent E5062A网络分析仪采用了先进的网络分析技术，能够测量各种微波器件的性能，如滤波器、放大器、功率器、衰减器、CATV分路器和分配放大器等。它还可以进行材料介质测量和天馈线测试等，并且可以满足各种不同的测试需求。

总的来说，Agilent E5062A网络分析仪是一款性能卓越、功能齐全、使用方便的高端微波测试仪器，是射频和微波测试领域的必备设备之一。

Agilent E5062A 网络分析仪提供可靠的基本S参数测量，以及无线通信、有线电视等广泛行业和应用中的基本矢量网络分析。这些分析旨在减少调谐和测试时间，提供更高的吞吐量，从而提高您的测量效率。它还提供研发、制造和服务测试RF组件所需的所有关键性能和功能。

该仪器还配备了多种可选件，如高功率校准件、低噪声放大器等，可以扩展其功能和适应不同的测试场景。其强大的数据处理软件也使得用户可以更加方便地进行数据处理、分析和显示。

Agilent E5062A 的主要指标：

• 300kHz至3GHz

• 集成T/R或S参数测试仪

• 50或75Ω 测试端口阻抗

• 120dB动态范围和0.005dB rms迹线噪声
• 内置 Visual Basic® for Applications (VBA)

Agiillentt E5062A 使用说明（一）

[作为测试工具，需要定期到合格的部门进行校准]

正面图

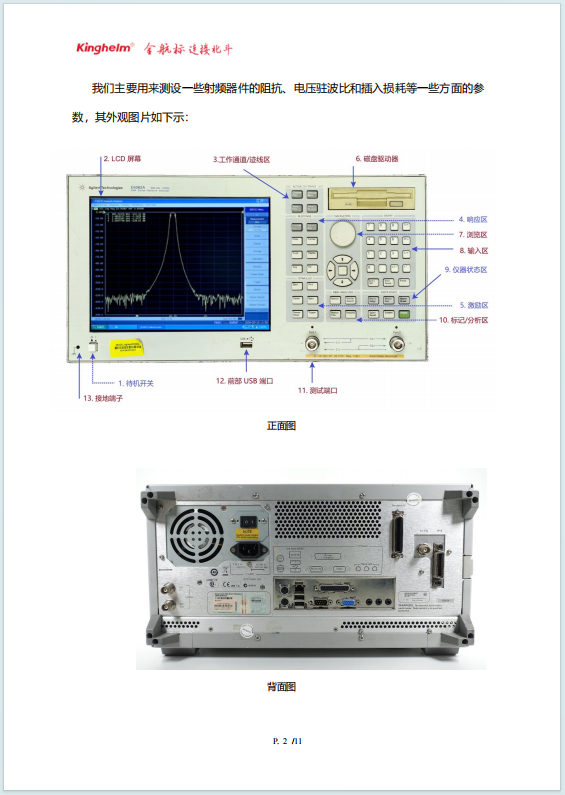

我们主要用来测设一些射频器件的阻抗、电压驻波比和插 入损耗等一些方面的参数，其外观图片如下示：

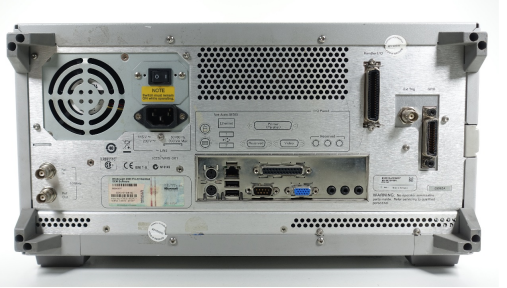

背面图

Agiillentt E5062A 使用说明（二）

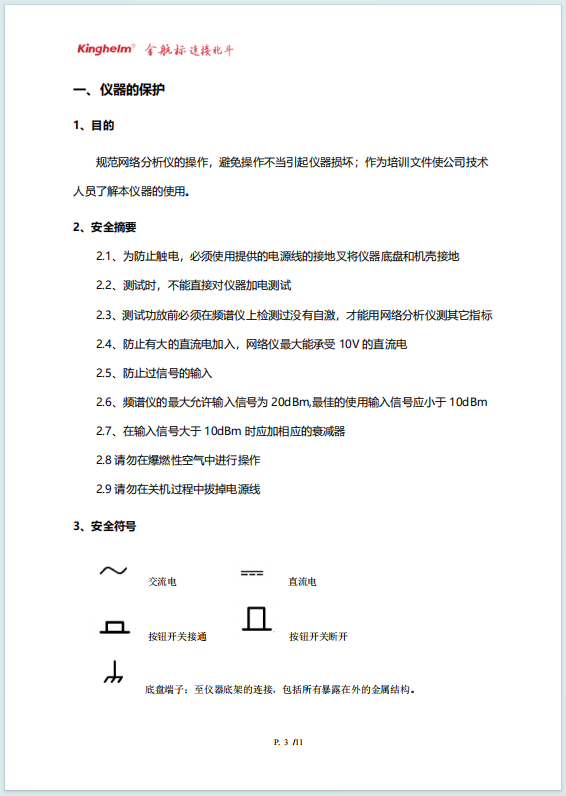

一、仪器的保护
1、目的

规范网络分析仪的操作，避免操作不当引起仪器损坏；作为培训文件使公司技术人员了解本仪器的使用。

金航标研发总监康飞为销售人员培训中

2、安全摘要

2.1、为防止触电，必须使用提供的电源线的接地叉将仪器底盘和机壳接地

2.2、测试时，不能直接对仪器加电测试

2.3、测试功放前必须在频谱仪上检测过没有自激，才能用网络分析仪测其它指标

2.4、防止有大的直流电加入，网络仪最大能承受10V的直流电

2.5、防止过信号的输入

2.6、频谱仪的最大允许输入信号为20dBm,最佳的使用输入信号应小于10dBm

2.7、在输入信号大于10dBm时应加相应的衰减器

2.8请勿在爆燃性空气中进行操作

2.9请勿在关机过程中拔掉电源线

3、安全符号

  交流电              直流电

  按钮开关接通       按钮开关断开

  底盘端子；至仪器底架的连接，包括所有暴露在外的金属结构。

Agiillentt E5062A 使用说明（三）

二、仪器的使用

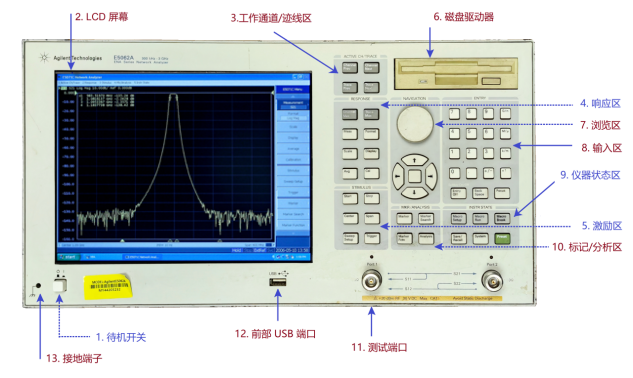

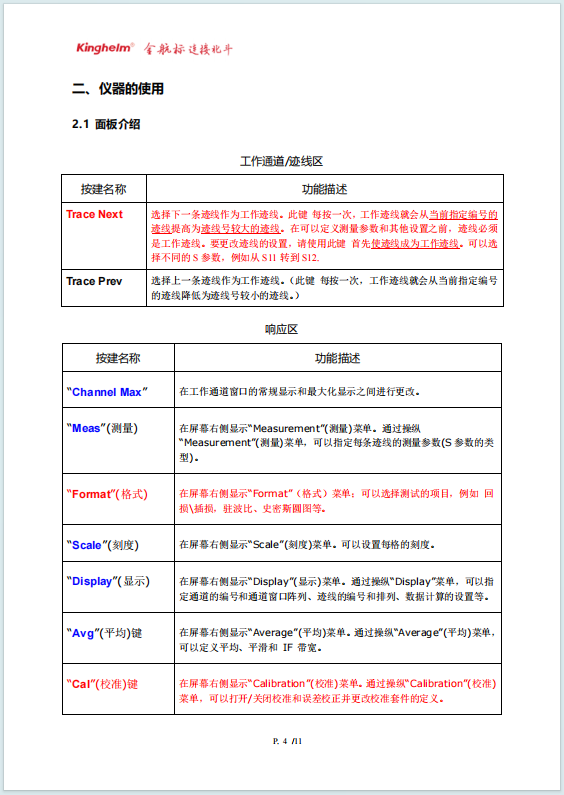

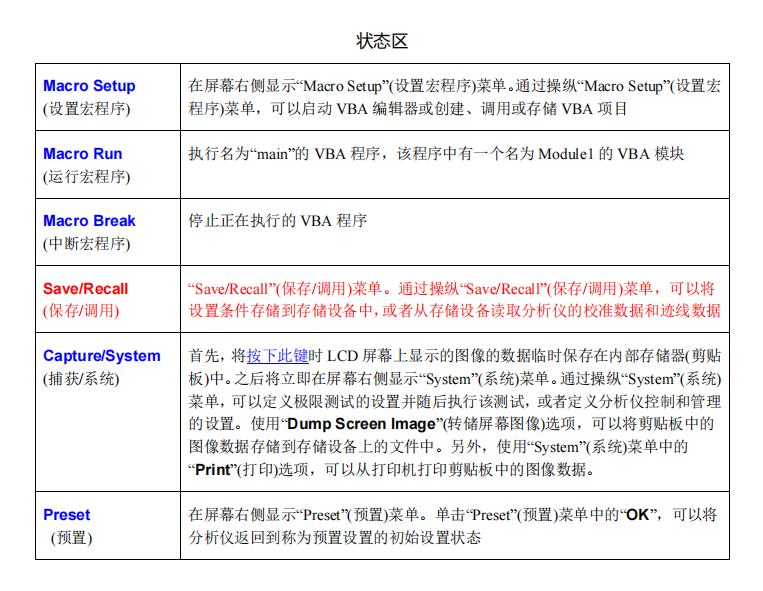

2.1 面板介绍

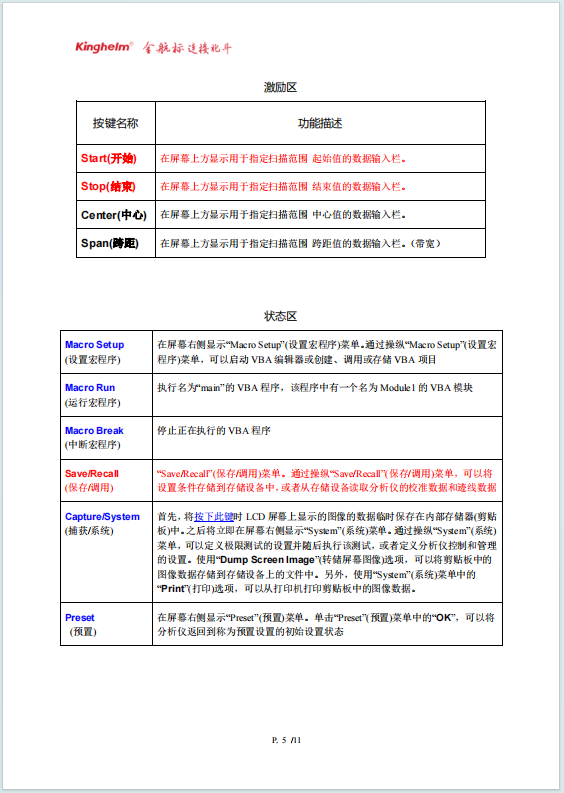

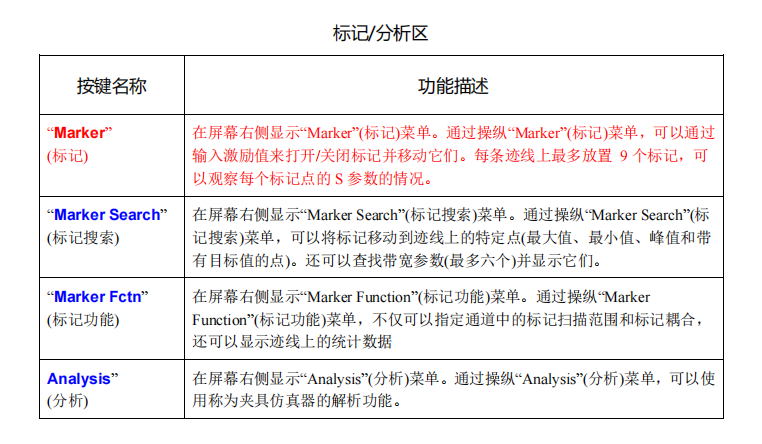

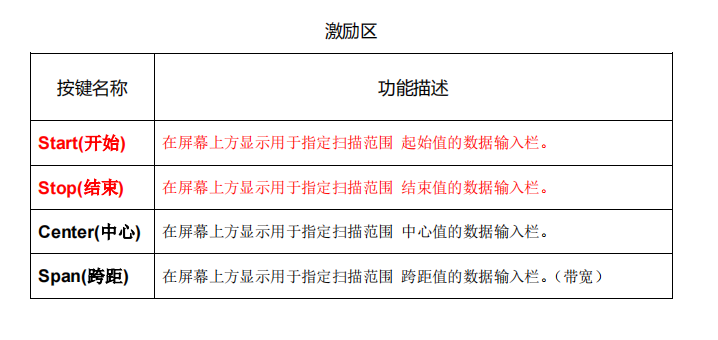

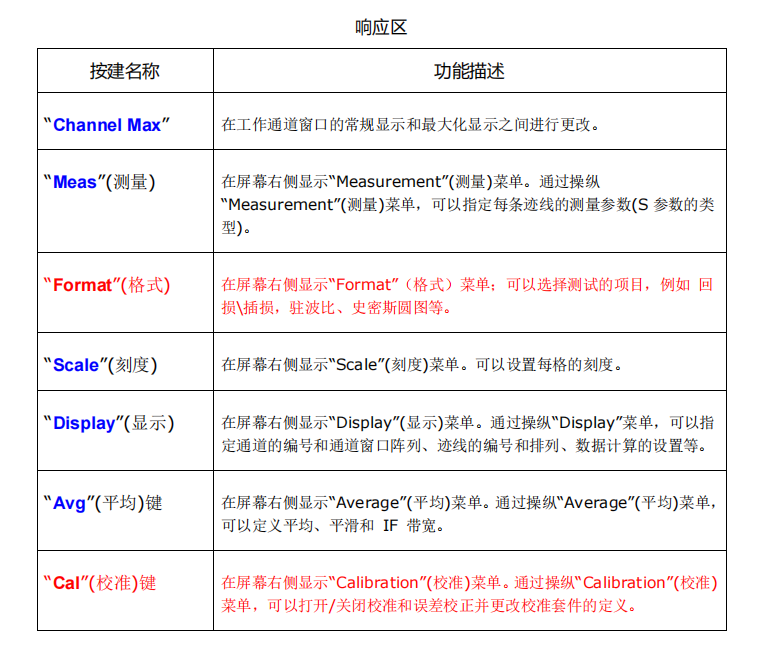

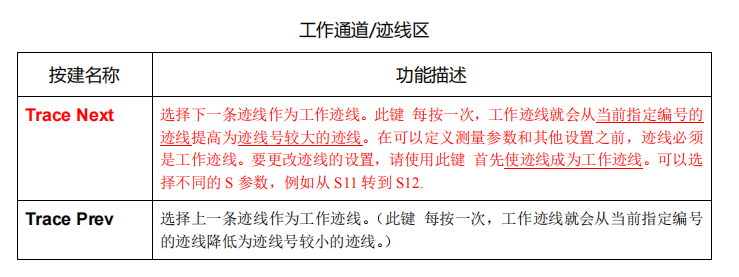

Agiillentt E5062A 使用说明（四）（五）

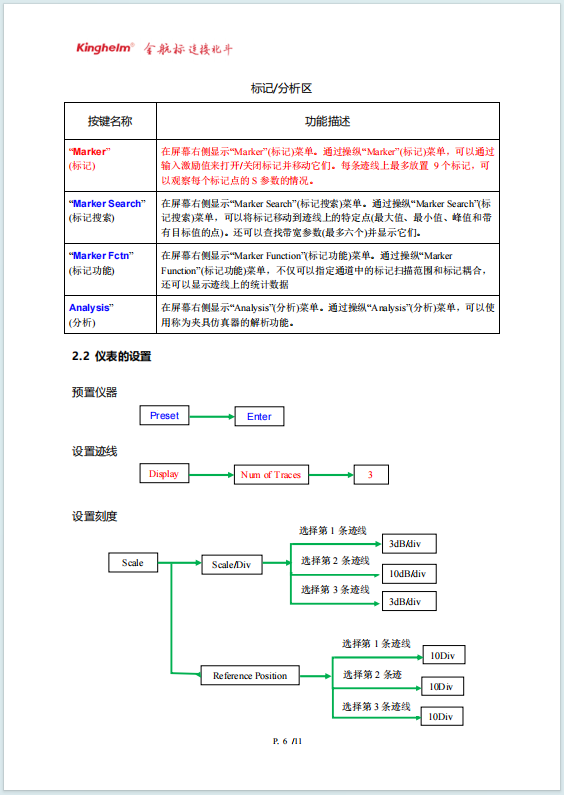

2.2 仪表的设置

预置仪器

设置迹线

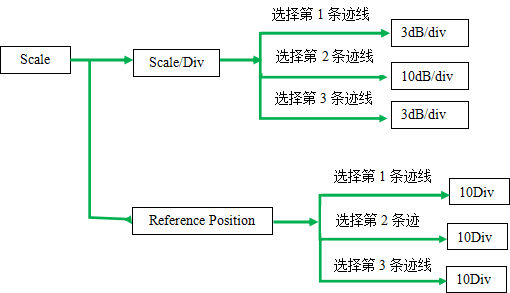

设置刻度

Agiillentt E5062A 使用说明（六）

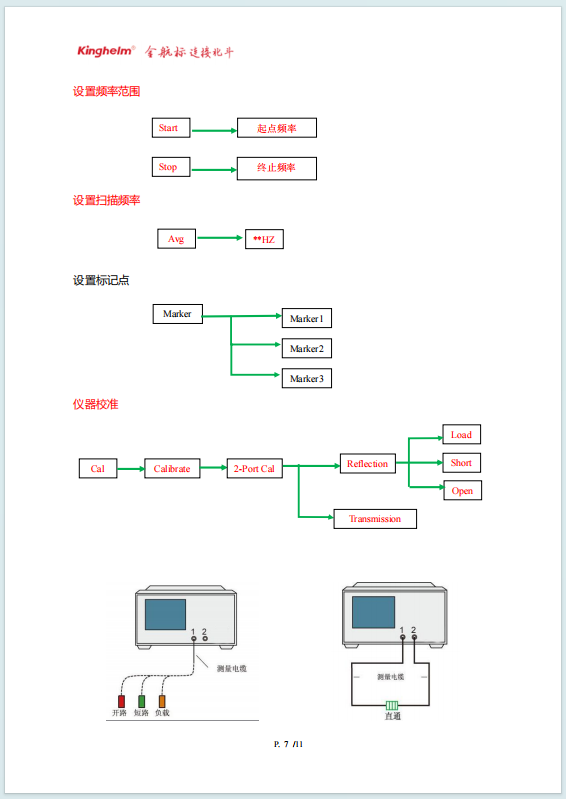

设置频率范围

设置扫描频率

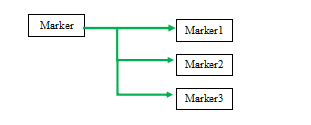

设置标记点

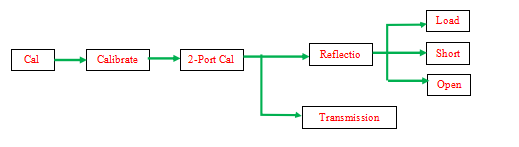

仪器校准

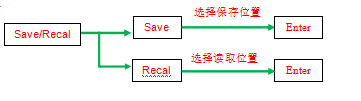

保存与读取


Agiillentt E5062A 使用说明（七）

以上是一些常用的设置，但在我们每次使用时，只需要直接读取state01即可，并不需要重新设置。

三、对产品的测量（以二端口器件为例）

先直接调用原来的设置。

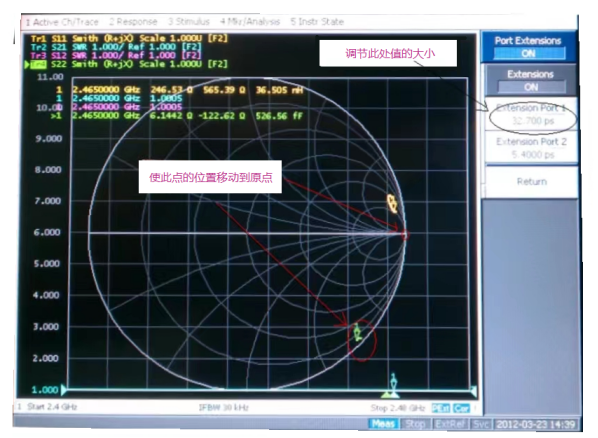

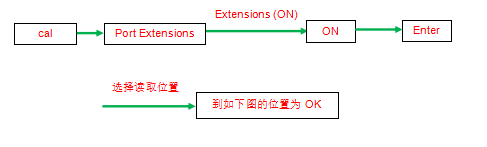

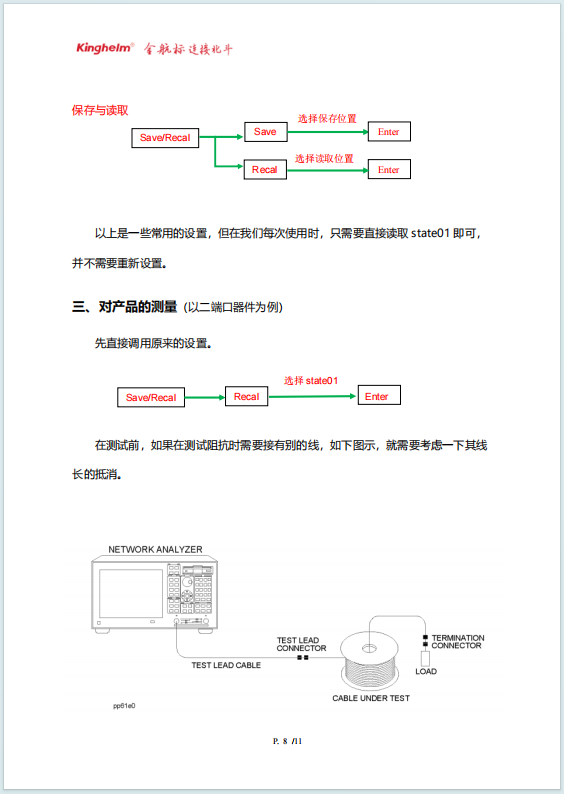

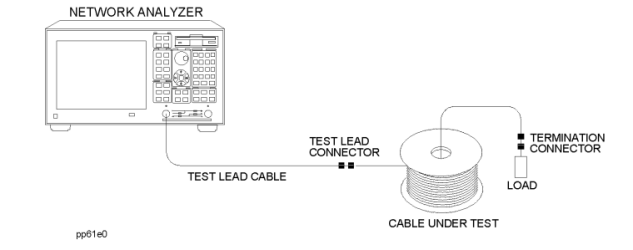

在测试前，如果在测试阻抗时需要接有别的线，如下图示，就需要考虑一下其线长的抵消。

Agiillentt E5062A 使用说明（八）

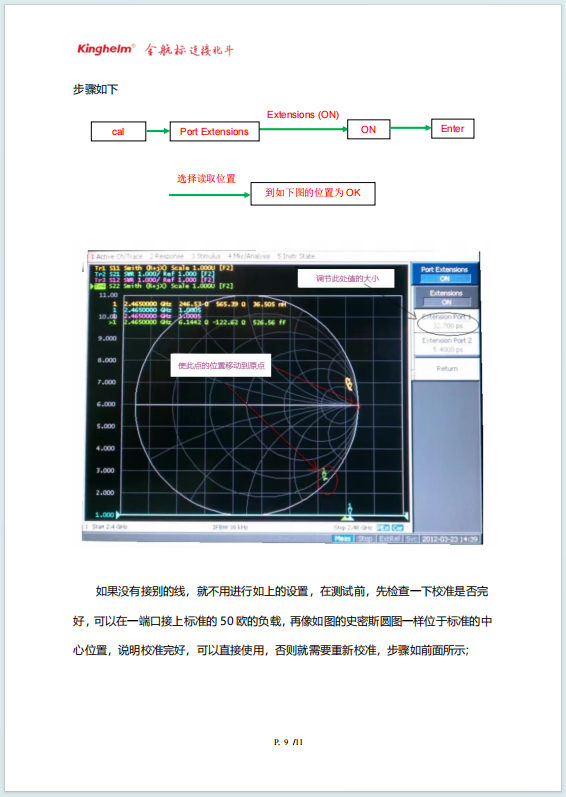

     步骤如下


Agiillentt E5062A 使用说明（九）

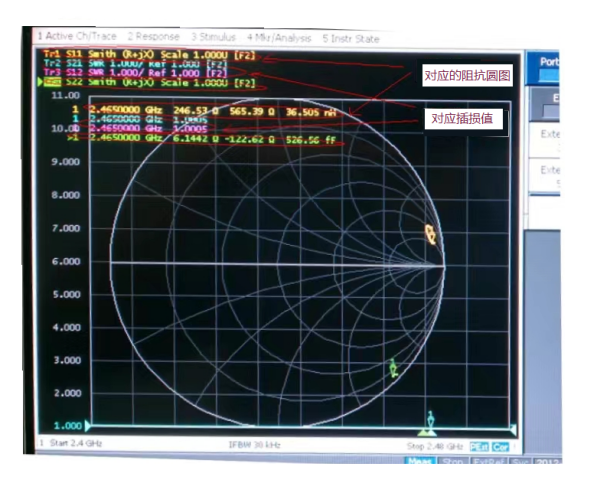

如果没有接别的线，就不用进行如上的设置，在测试前，先检查一下校准是否完好，可以在一端口接上标准的50欧的负载，再像如图的史密斯圆图一样位于标准的中心位置，说明校准完好，可以直接使用，否则就需要重新校准，步骤如前面所示;

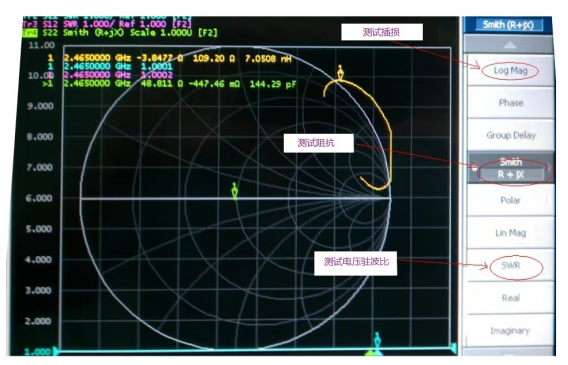

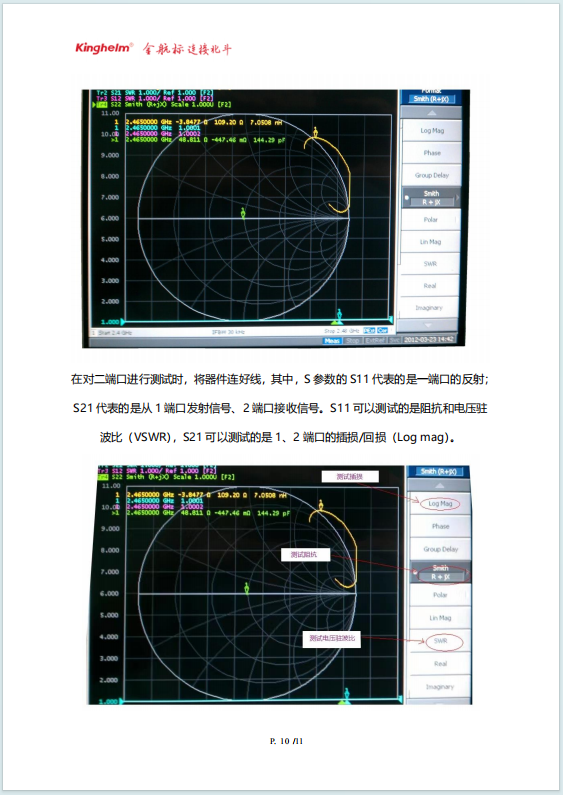

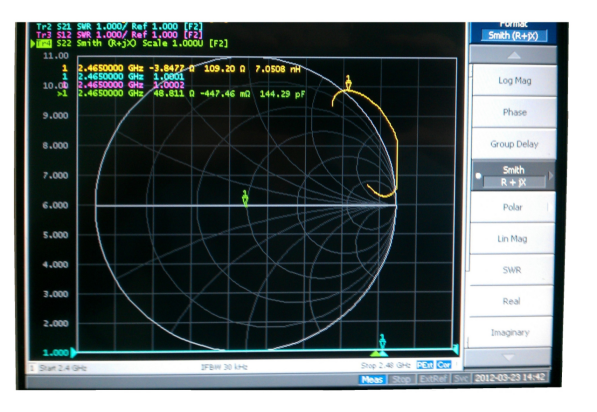

在对二端口进行测试时，将器件连好线，其中，S参数的S11代表的是一端口的反射；S21代表的是从1端口发射信号、2端口接收信号。S11可以测试的是阻抗和电压驻波比（VSWR），S21可以测试的是1、2端口的插损/回损（Log mag）。

Agiillentt E5062A 使用说明（十）
