在数字化时代，SD（Secure Digital）卡凭借其小巧便携、存储容量大的特点，广泛应用于数码相机、智能手机、平板电脑等各类电子设备中。而作为SD卡与设备连接的关键部件，SD卡座的结构设计直接影响着数据传输的稳定性、设备的兼容性以及用户的使用体验。本文将深入探讨SD卡座的结构组成、工作原理、常见类型及其在不同领域的应用，为电子行业从业者和技术爱好者提供全面的技术参考。

一、SD卡座结构的基础组成

SD卡座主要由接触端子、外壳、锁扣机构和弹片等核心部件构成，每个部分都在保障SD卡稳定连接与数据传输中发挥着不可或缺的作用。

（一）接触端子

接触端子是SD卡座实现电气连接的核心元件，通常采用高导电性的金属材料，如磷青铜或铍青铜，并经过镀金或镀锡处理。镀金工艺能够有效降低接触电阻，增强抗氧化和抗腐蚀能力，确保SD卡与设备之间稳定的数据传输和电力供应。接触端子的数量和布局根据SD卡的标准规格而定，常见的SD卡座包含9个接触端子，分别对应SD卡的不同功能引脚，如电源、时钟、数据传输等。

（二）外壳

外壳是SD卡座的保护框架，一般由塑料或金属材料制成。塑料外壳具有成本低、重量轻、绝缘性能好等优点，广泛应用于消费电子产品；金属外壳则具有更强的机械强度和电磁屏蔽性能，适用于对环境适应性要求较高的工业设备和车载电子系统。外壳的设计不仅要保证SD卡能够顺利取出，还需要具备一定的防尘、防水能力，以延长卡座的使用寿命和设备的可靠性。

（三）锁扣机构

锁扣机构的主要作用是确保SD卡后能够牢固固定，防止因震动、外力拉扯等原因导致SD卡松动或脱落，进而影响数据传输的稳定性。常见的锁扣机构包括弹簧锁扣、卡扣式锁扣和滑锁式锁扣。弹簧锁扣通过弹簧的弹力将SD卡锁定在卡座内，和取出操作较为便捷；卡扣式锁扣则需要手动按压或拨动卡扣来实现SD卡的锁定与解锁，具有较高的固定强度；滑锁式锁扣通过滑动开关来控制SD卡的锁定状态，操作直观且不易误触。

（四）弹片

弹片在SD卡座中起到弹性支撑和压力调节的作用。当SD卡卡座时，弹片会提供适当的压力，使接触端子与SD卡的引脚紧密贴合，确保良好的电气连接。同时，弹片的弹性设计还能够适应不同厚度的SD卡，增强卡座的兼容性。在长期使用过程中，弹片的弹性性能会直接影响SD卡座的使用寿命和连接稳定性，因此对弹片材料和工艺的要求也较为严格。

二、SD卡座的工作原理

当SD卡SD卡座时，首先会触发锁扣机构，使其自动锁定SD卡的位置。与此同时，SD卡的引脚与卡座内的接触端子紧密接触，建立起电气连接。设备通过接触端子向SD卡发送电源信号和控制指令，SD卡则根据指令进行数据的读取或写入操作，并将数据通过接触端子传输回设备。在数据传输过程中，接触端子的低电阻和稳定的电气性能是确保数据准确、快速传输的关键。当需要取出SD卡时，通过操作锁扣机构解除锁定，弹片的弹力会将SD卡轻轻弹出，方便用户取出。

三、SD卡座的常见类型

（一）按尺寸规格分类

1. 标准SD卡座：适用于标准尺寸的SD卡，尺寸为32mm×24mm×2.1mm，广泛应用于数码相机、摄像机、便携式媒体播放器等设备。

2. Mini SD卡座：对应Mini SD卡，尺寸为21.5mm×20mm×1.4mm，曾在早期的智能手机和平板电脑中较为常见，但随着技术的发展，逐渐被Micro SD卡座取代。

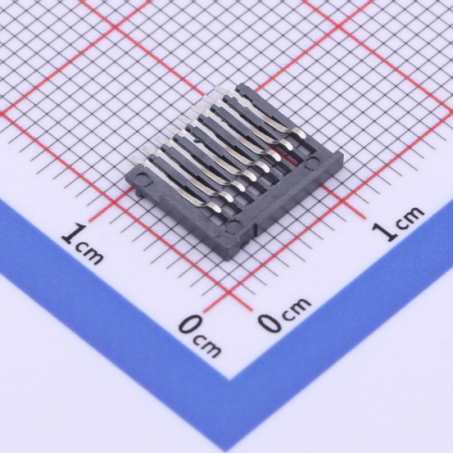

3. Micro SD卡座：又称TF（TransFlash）卡座，是目前应用最广泛的SD卡座类型，适用于Micro SD卡，尺寸仅为11mm×15mm×1mm，具有体积小、节省空间的优势，大量应用于智能手机、智能手表、行车记录仪等小型电子设备。

（二）按安装方式分类

1. 表面贴装（SMT）SD卡座：通过表面贴装技术焊接在印刷电路板（PCB）的表面，具有占用空间小、安装密度高的特点，适合自动化生产，是消费电子产品中最常用的安装方式。

2. 通孔插装（THT）SD卡座：需要将引脚PCB板的通孔中，然后通过波峰焊或手工焊接进行固定。这种安装方式具有较高的机械强度，适用于对稳定性要求较高的工业设备和汽车电子系统。

四、SD卡座的应用场景

（一）消费电子领域

在智能手机、平板电脑等移动设备中，SD卡座为用户提供了便捷的存储扩展功能，用户可以通过SD卡增加设备的存储容量，用于存储照片、视频、音乐等文件。在数码相机和摄像机中，SD卡座更是数据存储的核心接口，其稳定的连接性能和快速的数据传输速度能够确保拍摄的高清照片和视频及时、准确地存储到SD卡中。

（二）工业控制领域

在工业自动化设备、智能仪表等工业控制领域，SD卡座常用于数据记录和程序存储。由于工业环境通常较为复杂，存在震动、高温、粉尘等恶劣条件，因此对SD卡座的可靠性、稳定性和环境适应性要求极高。金属外壳、高防护等级的SD卡座能够有效抵御外界环境的干扰，确保工业数据的安全存储和可靠传输。

（三）车载电子领域

在车载导航系统、行车记录仪、车载多媒体娱乐系统中，SD卡座被广泛应用于地图数据存储、视频录制和音频播放等功能。车载环境对SD卡座的抗震性能、耐高温性能和电磁兼容性要求严格，以保证在车辆行驶过程中SD卡能够稳定工作，不会因颠簸、高温等因素导致数据丢失或损坏。

五、SD卡座结构的发展趋势

随着电子技术的不断进步和设备小型化、智能化的发展需求，SD卡座的结构设计也在不断创新和优化。未来，SD卡座将朝着更小尺寸、更高集成度、更强兼容性和更可靠性能的方向发展。例如，为了适应可穿戴设备等超小型电子设备的需求，新型SD卡座将进一步缩小体积；同时，随着5G技术和物联网的发展，对SD卡座的数据传输速度和稳定性也提出了更高的要求，促使厂商不断改进接触端子的材料和工艺，提升SD卡座的电气性能。

SD卡座作为SD卡与电子设备连接的关键部件，其结构设计的合理性和性能的优劣直接影响着设备的功能实现和用户体验。通过深入了解SD卡座的结构组成、工作原理、常见类型和应用场景，以及把握其未来发展趋势，无论是电子工程师在产品设计过程中，还是普通用户在选购电子设备时，都能够更好地做出决策，推动SD卡存储技术在更多领域的广泛应用和发展。
