引言

随着无线通信技术的飞速发展，天线作为无线通信系统的关键部件，其性能对系统的整体表现有着至关重要的影响。贴片陶瓷天线因其小型化、高性能的特点，在蓝牙、WiFi等无线应用中得到了广泛应用。本文将对贴片陶瓷天线的原理、HFSS仿真模型的建立以及仿真分析进行总结，以期为相关领域的研究和应用提供参考。

1.LTCC技术概述

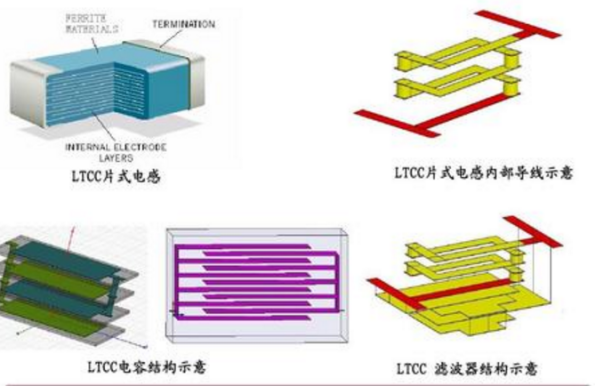

LTCC（Low Temperature Co-fired Ceramics）即低温共烧陶瓷技术，是一种将陶瓷粉料通过流延制成生瓷带，再经过激光打孔、精密印刷等工艺制作出电路图形，最后叠压、烧结制成三维电路网络的无源集成组件的技术。LTCC技术以其优良的叠层和过孔互联技术、高频高Q和低损耗特性，成为实现天线小型化的有效方法之一。

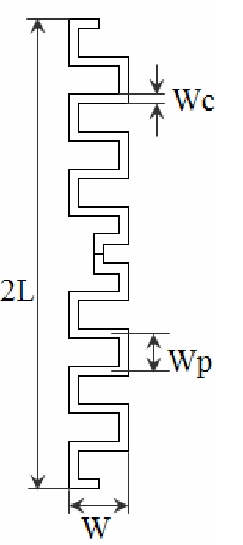

在天线设计上，LTCC技术主要利用了LTCC材料的高热传导率、高频高Q和低介质损耗等特点。通过采用曲折线（Meander line）结构，LTCC天线能够有效地增加表面电流长度，从而减小天线的整体尺寸。

2.贴片陶瓷天线原理

贴片陶瓷天线是一种微带天线，其工作原理基于电磁波的辐射和接收。在LTCC天线中，曲折线结构起到了关键作用。曲折线因其特殊的结构，能够增加表面电流的长度，从而减小天线的尺寸。同时，通过合理的布局和设计，可以使得天线在特定频段内具有良好的辐射性能和匹配特性。

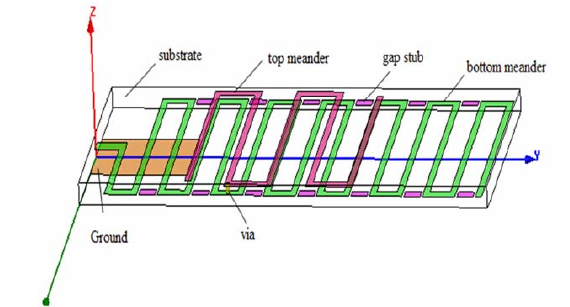

在LTCC天线中，每一层的曲折线结构中的电流方向在x方向对称部分相反，电场方向也相反，因此在远场产生的辐射作用相互抵消，对天线总体的辐射场影响较小。而y方向的曲折线结构电流方向相同，电场方向也相同，可以近似为短路偶极子，对天线总体的辐射起主要作用。

在微波频段，上下曲折线结构之间重叠的部分会产生强烈的耦合效应。通常，器件中的耦合效应是要被避免的，但是如加以合理利用就会产生正面的作用。

3.HFSS仿真模型建立与分析

3.1 设计需求

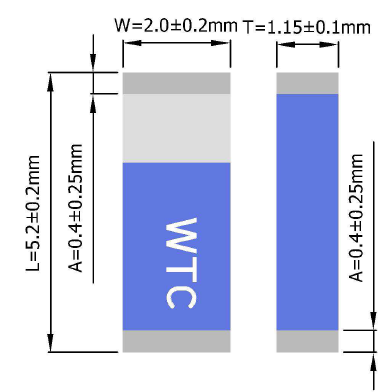

针对蓝牙、WiFi等无线应用，我们设计了一款中心频率为2.4GHz的贴片陶瓷天线。天线的设计指标包括：中心频率2.4GHz（2.402.9GHz），增益02dBi，极化方式为线极化，驻波比VSWR≤3，方位角全向。天线采用Al2O3陶瓷片作为衬底，相对介电常数为9.8。天线的总体尺寸为5.2×2×1.15mm³，并需挂载在FR4板上，相对介电常数为4.4，介电损耗为0.02，板厚为1.6mm。

3.2 仿真模型建立

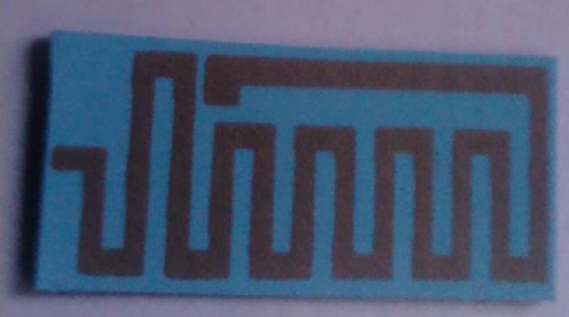

根据设计需求，我们在HFSS中建立了贴片陶瓷天线的仿真模型。模型包括陶瓷天线内部结构、PCB板子以及FR4板等部分。陶瓷天线采用多层蛇形结构，末端的焊盘伸出一定长度的PCB走线，用于调试天线频点。

3.3 仿真结果分析

通过HFSS仿真，我们得到了贴片陶瓷天线的增益和S11参数。仿真结果显示，天线的最大实际增益为1.3dB，效果良好。同时，天线的S11参数显示，除了2.4GHz频点外，还存在4.4GHz等频点。在实际工程应用中，可以根据测试效果对天线进行微调以满足设计要求。

4. 总结与展望

本文通过对贴片陶瓷天线的原理、HFSS仿真模型的建立以及仿真分析进行了总结。仿真结果表明，采用LTCC技术和曲折线结构的贴片陶瓷天线在小型化方面具有明显的优势，但在带宽和增益方面仍需进一步优化。随着移动通信技术的不断发展，对多频段、宽频带和高可靠性天线的要求越来越高。因此，设计具有明显宽带和超宽带（UWB）特征的LTCC天线结构将具有非常重大的意义。未来，我们将继续深入研究贴片陶瓷天线的优化设计和应用，以满足无线通信技术的不断发展需求。
