首页 -产品中心 -连接器/接插件 -FPC/FFC连接器 -FFC连接线 -FFC连接线8P 间距1mm KH-FFC-V1.0-8P-200MM
FFC连接线8P 间距1mm KH-FFC-V1.0-8P-200MM FFC连接线8P 间距1mm KH-FFC-V1.0-8P-200MM

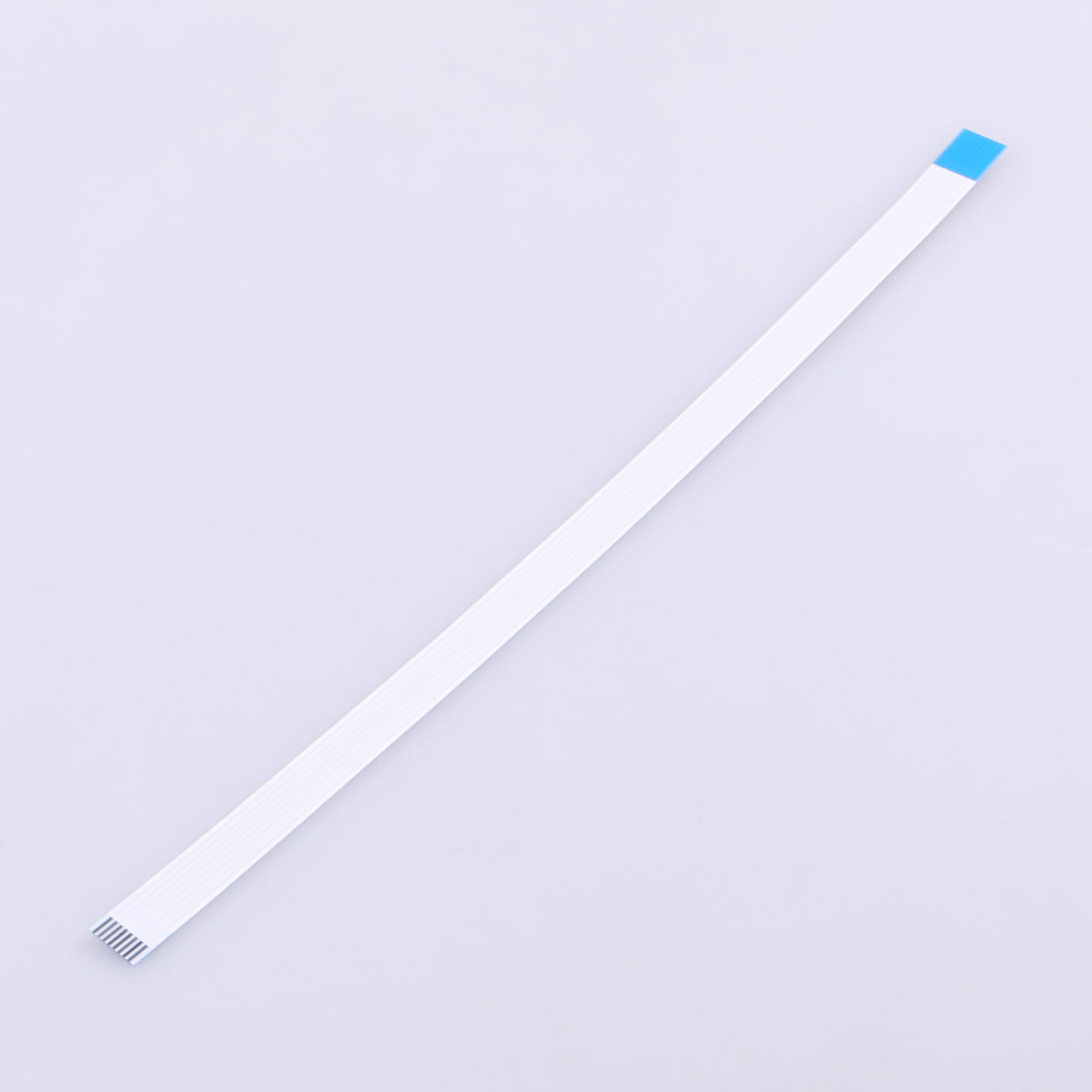

FFC连接线8P 间距1mm KH-FFC-V1.0-8P-200MM
品  牌: kinghelm(金航标)
厂家型号: KH-FFC-V1.0-8P-200MM
商品毛重: 0.62克(g)
包装方式: 袋装

产品详情

产品名称:FFC连接线8P 间距1mm KH-FFC-V1.0-8P-200MM

产品概述:FFC连接线,全称Flexible Flat Cable(柔性扁平线缆),是一种由PET绝缘材料和极薄的镀锡(或镀金)扁平铜线通过自动化设备生产线压合而成的新型数据线缆。KH-FFC-V1.0-8P-200MM特指一种具有8个导体芯数、间距为1mm、长度为200mm的FFC连接线。这种连接线因其高灵活性、轻便性和高效性,在多种电子设备中得到了广泛应用。



主要特性:



1.导体芯数:8P,即包含8个导体,适用于多通道信号传输;

2.间距:1mm,这是相邻两条导体中心线之间的距离,确保了高密度和紧凑的布线空间;

3.长度:200mm,适用于中短距离连接,尤其适合对空间有一定要求但非紧凑的设备;

4.材料: 导体通常采用裸铜或镀锡铜线,绝缘材料则常采用阻燃性聚酯绝缘材料、聚酯薄膜或聚酰亚胺薄膜等,确保电气性能和安全性;

5.灵活性:具有良好的柔韧性,可轻松弯曲和扭转,以适应各种复杂空间。



产品优势:



1.减小体积:FFC连接线可以大大减小电子产品的体积,使得设备更加紧凑和轻便;

2.降低成本:由于其生产工艺简单,材料利用率高,因此能够降低生产成本;

3.提高生产效率:FFC连接线的灵活性和易加工性使得装配过程更加快捷,提高了生产效率;

4.高质量连接:提供了高质量、高密度、高效能的连接解决方案,提高了系统的稳定性和可靠性;

5.多领域适用:广泛适用于移动部件与主板之间、PCB板对PCB板之间、小型化电器设备中作数据传输线缆之用。



性能参数:



属性

参数值

商品目录

FFC连接线(柔性扁平线缆)

PIN数

8P

间距

1mm

触点

反向

总长度

20cm



应用领域:FFC排线广泛应用于各种电子设备中,包括但不限于电脑、手机、平板电脑等及医疗设备的连接。



注意事项



1.插拔操作:应避免扭曲和粗暴动作,插拔时应用手指捏住补强板,垂直进行插拔;

2.使用环境:避免高温、高湿环境,避免阳光直射,避免放在多尘埃的环境中,避免接触腐蚀性及有机溶剂;

3.受力保护:FFC需长期往复运动使用时,其受力点不能直接作用于补强板端,避免折叠等使线体产生变形的加工;

4.储存条件:储存在温度-10°C至30°C,湿度70%RH以下的室内。



产品总结KH-FFC-V1.0-8P-200MM FFC连接线凭借其优良的电气性能、灵活轻便的设计以及广泛的适用性,在智能手机、平板电脑、汽车电子、高清电视等多个领域发挥着重要作用。在使用过程中,遵循正确的操作方法和注意事项,能够充分发挥其优势,为设备提供稳定可靠的连接解决方案。

KH-FFC-V1.0-8P-200MM_page-0001 (1).jpg
