一、产品名称

FPC连接器>0.5间距-H1.2拉拔卧式上接-5P>KH-CL0.5-H1.2-5PS-SMT

二、产品概述

KH-CL0.5-H1.2-5PS-SMT是一款专为柔性电路板（FPC）设计的连接器，采用0.5mm精密间距，结合H1.2高度的拉拔卧式上接结构，专为5个引脚（PIN）的SMT（表面贴装技术）安装而设计。这款连接器以其紧凑的体积、出色的电气性能和稳定的连接特性，成为众多电子设备内部连接的理想选择。

三、主要特性

0.5mm精密间距：专为高密度PCB布局设计，有效节省空间。

H1.2拉拔卧式上接：独特的上接设计，便于与FPC的连接，同时确保稳固的电气连接。

5PIN配置：满足简单到中等复杂度的电路和信号传输需求。

SMT安装：支持自动化生产流程，提高生产效率和质量。

四、产品优势

高性能：接触电阻低至≤0.03Ω，绝缘电阻高达≥500MΩ，确保信号传输的清晰和稳定。

宽温操作：可在-25°C至85°C的温度范围内稳定工作，适应多种环境条件。

小巧轻便：紧凑的设计使其易于集成到各种电子设备中，节省空间。

可靠耐用：经过严格测试，确保长期使用的可靠性和稳定性。

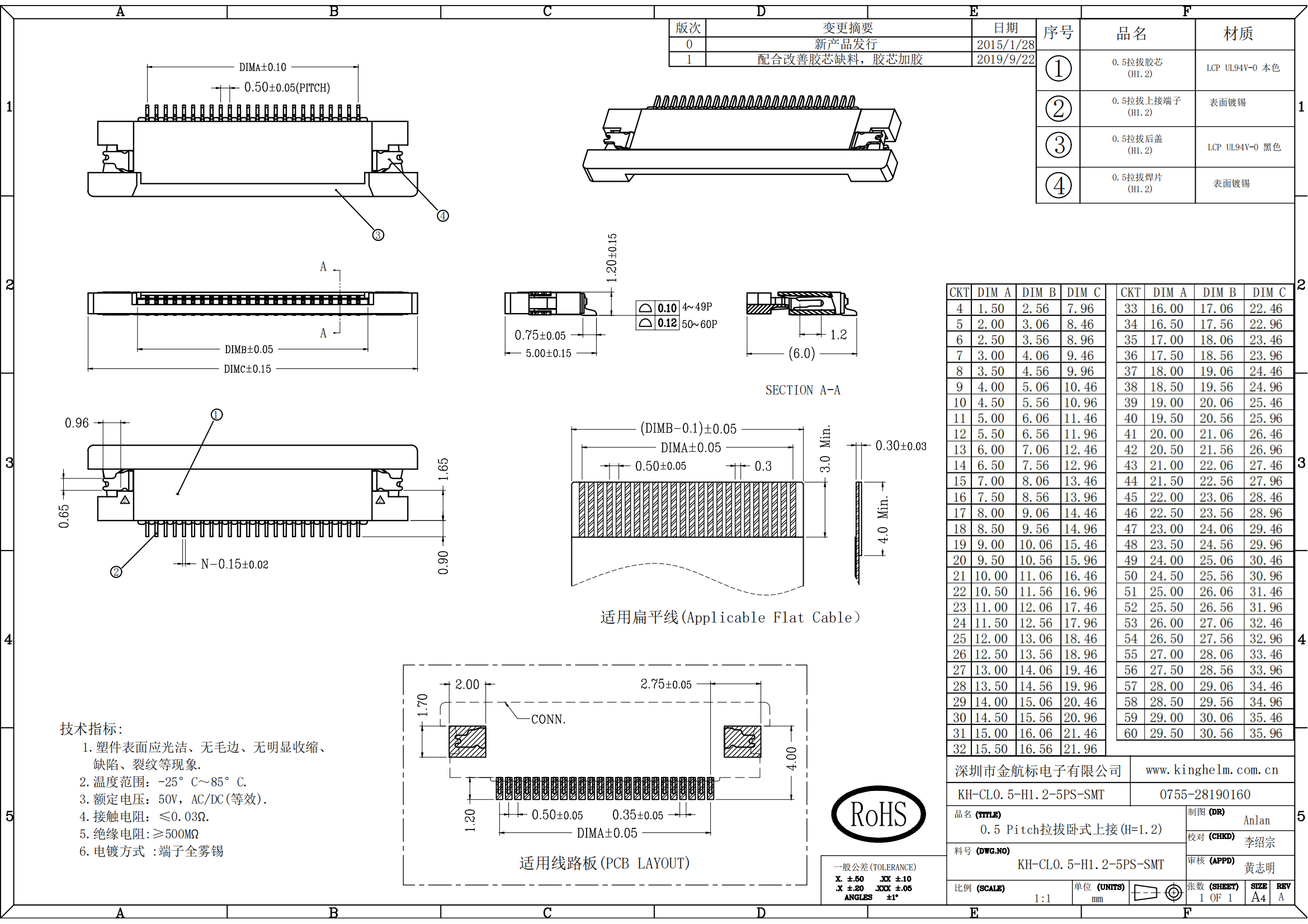

五、性能参数

六、应用领域

移动通信：智能手机、平板电脑等设备的内部信号传输和电源连接。

可穿戴设备：智能手表、健康监测器等小型电子设备的连接。

智能家居：智能家电、安防监控等设备的信号连接和控制。

便携式设备：MP3播放器、蓝牙耳机等便携式电子产品的内部连接。

汽车电子：车载传感器、小型控制器等汽车电子设备的信号传输。

七、注意事项

安装前检查：请确保连接器引脚无弯曲、无损伤，并清理PCB表面的灰尘和杂质。

正确安装：按照产品手册的指引进行安装，避免使用过大的力量导致引脚弯曲或损坏。

温度控制：请在规定的工作温度范围内使用，避免连接器因高温或低温而失效。

存储环境：请存放在干燥、阴凉的环境中，避免连接器受潮或氧化。

八、产品总结

KH-CL0.5-H1.2-5PS-SMT FPC连接器以其紧凑的体积、出色的电气性能和广泛的应用领域，成为电子设备内部连接解决方案的优选。无论是在移动通信、可穿戴设备、智能家居、便携式设备还是汽车电子领域，这款连接器都能提供稳定可靠的信号传输，满足各种简单到中等复杂度的电路和信号传输需求。通过严格的品质控制和测试，KH-CL0.5-H1.2-5PS-SMT确保了长期使用的可靠性和稳定性，为用户提供了卓越的连接体验和性能保障。
