一、产品名称

FPC连接器>0.5间距-H1.2拉拔卧式下接-22P>KH-CL0.5-H1.2-22PIN-SMT

二、产品概述

KH-CL0.5-H1.2-22PIN-SMT是一款专为柔性印刷电路板（FPC）设计的连接器，采用0.5mm的精细间距，提供22个引脚以满足更高的信号传输需求。该连接器采用卧式下接设计，便于在有限的空间内安装，同时采用表面贴装技术（SMT），确保高效、稳定的自动化组装过程。

三、主要特性

精细间距：0.5mm引脚间距，适用于高密度电路布局。

卧式下接：便于在狭小空间内安装，提高电路板布局灵活性。

22个引脚：提供更多信号和电源通道，满足复杂电路需求。

SMT封装：支持自动化生产，提高生产效率和质量稳定性。

四、产品优势

高可靠性：经过严格测试，确保连接器在各种环境下稳定工作。

易于安装：卧式设计简化安装过程，减少组装难度和成本。

空间优化：紧凑的结构设计，最大化利用电路板空间。

高效传输：低接触电阻确保信号高速、稳定传输。

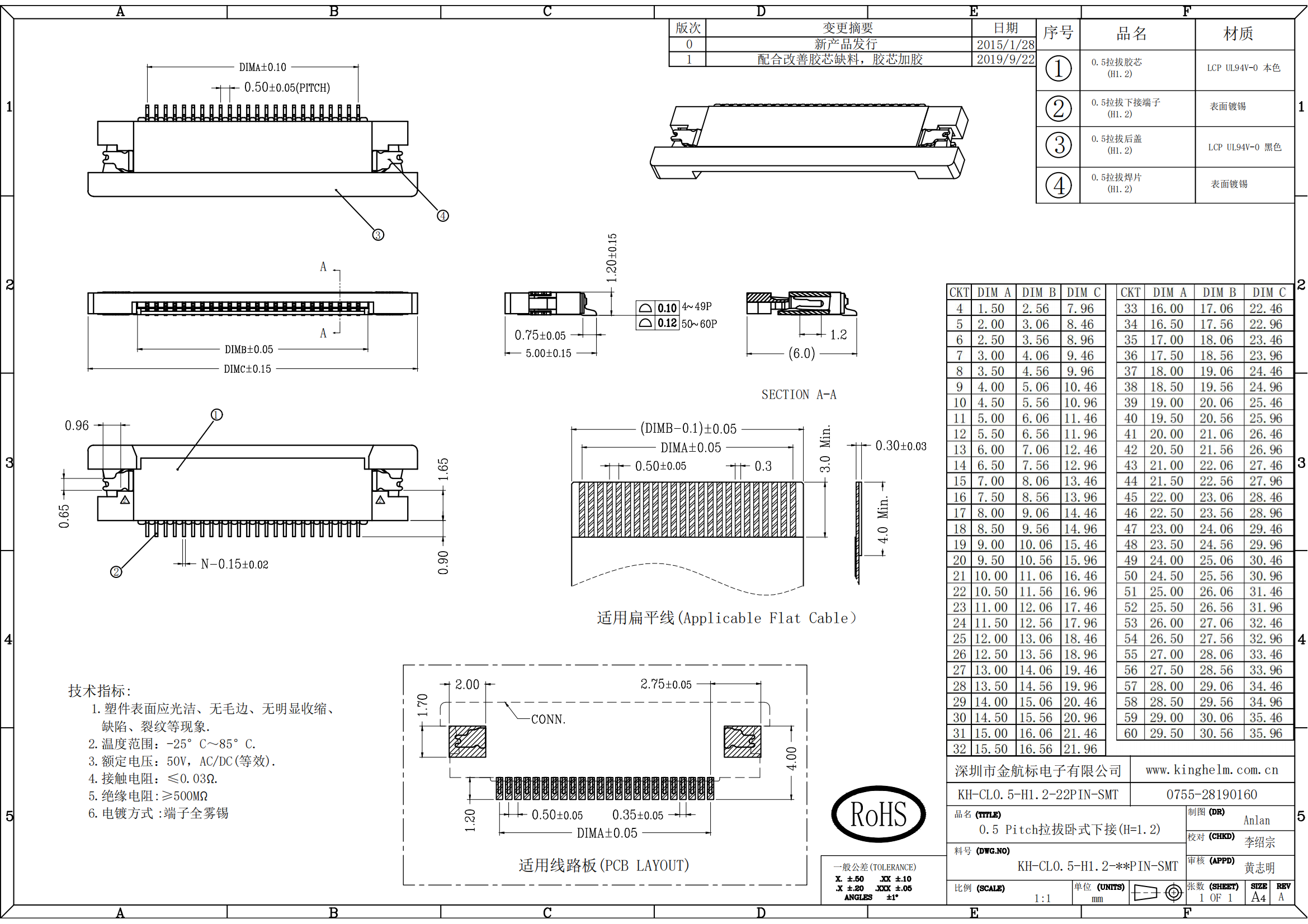

五、性能参数

六、应用领域

KH-CL0.5-H1.2-22PIN-SMT连接器广泛应用于智能手机、平板电脑、可穿戴设备、汽车电子、医疗设备、工业自动化等需要高可靠性和紧凑设计的领域。其精细的间距和卧式设计使得它成为高密度电子设备连接的理想选择。

七、注意事项

在安装前，请确保连接器与电路板完全对齐，避免引脚弯曲或损坏。

使用合适的焊接工具，确保焊接温度适中，避免连接器受损。

避免在超出温度范围的环境中使用，以防性能下降或损坏。

存储时，请保持连接器干燥，避免受潮和腐蚀。

八、产品总结

KH-CL0.5-H1.2-22PIN-SMT连接器以其精细的间距设计、卧式下接方式、高效的SMT封装以及卓越的性能参数，成为高密度电子设备连接的优选。它不仅提供了可靠的电气连接，还优化了电路板空间利用，降低了组装难度和成本。通过严格的质量控制和性能测试，确保每一款连接器都能满足客户的期望和需求，为电子产品的稳定性和可靠性提供有力保障。
