广东 深圳 2022-11-03，业内领先的工程完整性解决方案供应商-大印蓝海发布极强型矿用调度程控交换机电话通信降噪滤波器 UB-IPSWTL-FLT-DE

十年磨一剑，霜刃未曾试。梅花香自苦寒来，自打十年前推出矿用滤波产品经过数代产品的不间断地迭代更新，近期UB-IPSWTL-FLT-DE矿用调度电话交换机滤波模块终于受到业内头部矿用调度用户专家们的测试认可。

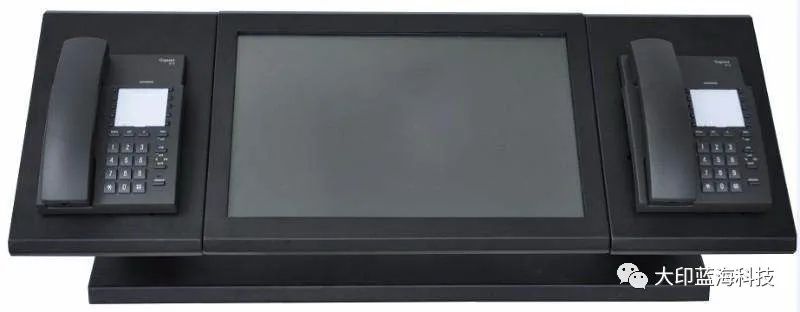

矿用程控调度电话交换机

产品详细介绍

MD-9000D是国内首推的高可靠性现代化通讯调度产品。产品已广泛用于电力、冶金、民航、公安、石油、化工、港口、矿山、急救中心、交通等企事业单位的指挥调度。

1.能满足调度一键呼叫功能：调度台可通过单键快速方便地控制、呼叫、转接所需的1个或多个分机。
2.能满足调度强插功能：任何二部分机通话，调度即可强行[敏感词]，并于所需分机通话。
3.能满足调度强拆功能：任何二部分机通话，调度即可强行拆线。
4.能满足调度转接功能：外线呼入时需调度转接分机。
5.能满足调度应答功能：接听任何电话。
6.能满足调度呼叫分机功能：调度台呼叫任何分机。
7.能满足调度多方通话功能：调度同时和多个分机通话。
8.能满足组呼、群呼及调度会议功能：可提供一键呼叫一小组或一键呼叫一个群体，能一键呼叫120个席位的用户同时参加电话会议，能申请单席或多席发言、单听或退出等功能，参加会议的可以是内线或外线。(外线包括手机电话)
9.能满足热线功能：遇紧急情况时提机即自动呼叫被设定的某一调度台或值班分机。
10.能满足调度监听功能：调度台可以监听任何分机讲话。
11.能满足调度级别处理：可对用户进行调度不同级别的处理，I级调度的优先权大于II级调度，I级调度可强插其他调度呼叫用户的通话，但II级调度不能强插I级调度呼叫的用户。
12.能满足夜间服务：可设定夜间服务。（自动转接）
13.能满足调度专用键盘操作功能：功能键：强插、强拆、多方通话、保持、组呼及自检功能用户键：热线、缩位拨号、呼叫状态显示
14.能满足录音功能：具有录制时间长、容量大、语音清晰等特点。在调度台与对方通话或在电话会议的情况下，可将语音录制到电脑的硬盘里或专用的录音设备里。
15.能满足调度崔挂功能：外线呼入时要求总机转接分机，若该分机正忙，这时总机可对该分机催挂，此间外线用户听音乐或回铃声。
16.能满足查看分机状态：在调度台上可以通过操作面板显示全部分机的运行状态
17.能满足手工拨号：调度台不用键盘，直接用话机拨打内外线，
18.能满足多种中继方式互汇接：环路中继 数字中继
19.能满足来电显示功能：任何内外线来电，都能显示主叫号码。
20.能满足紧急呼叫功能：调度台忙音占线时，分机用户遇紧急情况可按下紧呼键能强行[敏感词]调度指挥中心与之通话。
21.能满足声光警告功能：当调度台接到紧急呼叫时，触摸屏调度台会发出告警声和告警显示及声光变换，让使用者知道这是紧急电话。
22.能满足声光呼叫功能：当分机用户处于噪音环境或距离电话较远时，普通电话铃声难以被听到，可设置扩音电话机发出强烈声光呼叫用户接听。
23.能满足未接电话声光提示功能：当调度中心人员离席回位时，未接的电话会在触摸屏调度台上显示提示信息，未接的紧急电话则会不断发出声光告警。（选）
24.能满足扩音广播及防爆扩音广播功能：在平时可播放音乐、安全须知、重要通知、呼叫人员、广播会议等。在紧急时可进行指挥调度、撤离、救援、呼叫等，若接上防爆扩音广播指令电话即可作为防爆广播电话使用。（选）
25.能满足组网调度功能：当有多套调度系统或电话交换机组成电话网时，调度台可在本组触摸屏上调度另组分机电话。（选）
26.能满足设置总调与分调功能：在多套调度系统组网工作中，分调可各行其事，触摸屏总调则能调取其中任一分机。（选）
27.能满足双席调功能：调度操作键盘设有左右席，两席均可分工调度。
28.能满足单席调功能：调度操作键盘可设置主席或副席，主席负责调度，副席负责接听。
29.能满足分组调及翻页分组调功能：调度台可分成n组，各组各行其事，互不干扰，若首页页面功能置满可翻页设置。
30.能满足多组调功能：调度台可设置多组调度，平时各行其事，遇事互相支援，资源共享。（选）
31.能满足多个调度台分别调功能：分班制的单位通常是一台主机多个调度台，各班自我负责调度管理。（选）
32.能满足远程调度功能：设光纤加语音光端机可调几十公里外的分机电话。（选）
33.能满足跨区调度功能：触摸屏调度台能从本区域调取其他区域的分机电话。（选）
34.能满足授权代理调度功能：某组调度请假时可委托授权其他班组负责临时调度。（选）
35.能满足有线与无线联合调度功能：能与无线小灵通或wifi手机组网，进行互联互通互调。（选）

*** *** ***

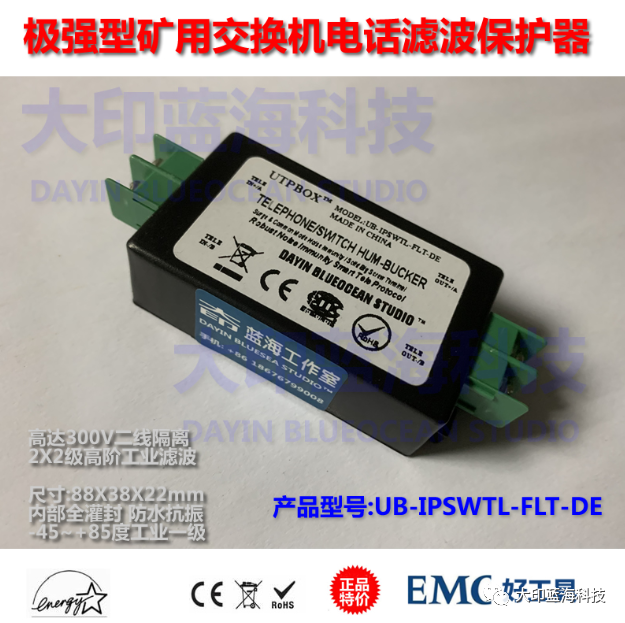

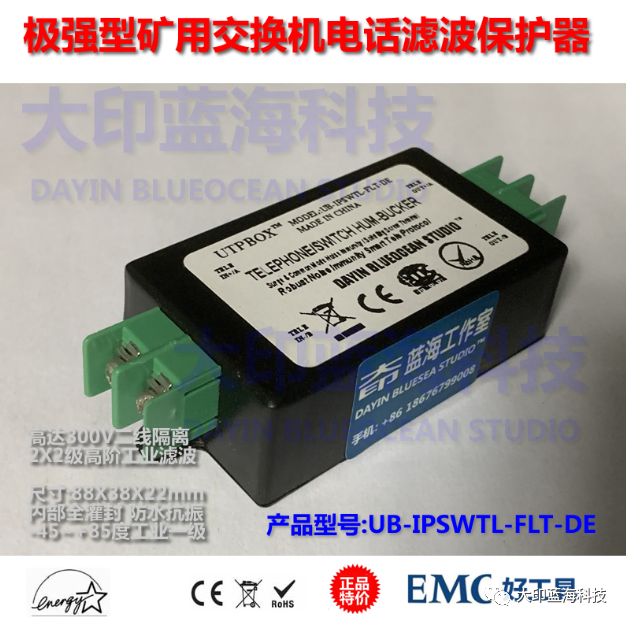

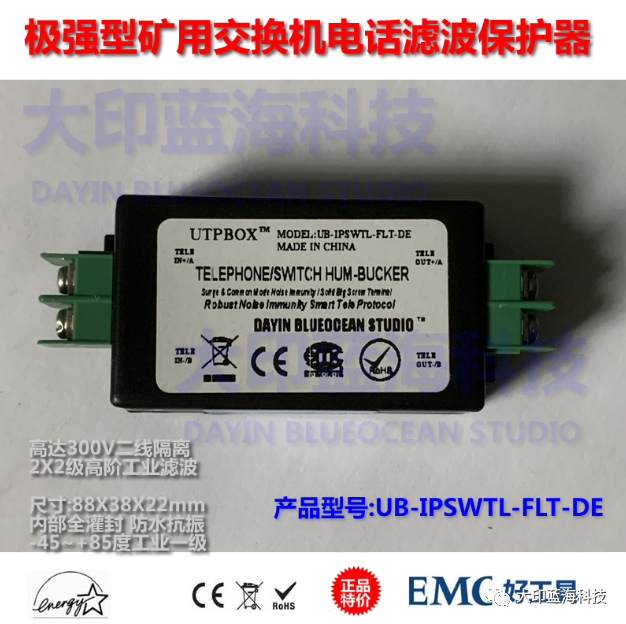

极强型矿用调度电话交换机抗干扰滤波器

产品型号：UB-IPSWTL-FLT-DE

特别提示：本品内部集成超级容量极强超大共模干扰抑制核心电抗器件滤波电路，为高频－中频－低频全频段广谱型电磁干扰抑制。工程应用上的现场相对复杂，请确认矿用调度交换机及电话系统或终端设备的电流杂音和噪声是受到主机和电话终端相关联设备共地频率差拍和共模转差模的电磁干扰所引起。

产品特点：UB-IPSWTL-FLT-DE极强型矿用工业程控交换机电话降噪滤波/变频电机电磁抗干扰，20Hz~20KHz音频带宽，无损电话通话音质，适用于消除本安电话交换机井下通信电缆内14V18V24V48V或外部220V、380V交直流电及控制信号以及周围强电及各类电磁辐射源对交换机及工业电话语音通道串扰 ，消除电话电流声以及打进打不出等故障，超高电抗电涌缓冲同时还具有端口保护功能。 内部集成超级容量的极强共模电磁干扰抑制的核心器件，高达800V线与线AB线间耐压绝缘隔离, 兼容电力线接触及感应测试，已广泛成功应用于矿用本安交换机、铁通、动车、地铁、电信集团电话系统。

本产品无需电源，不分输入输出，无需更换现有电缆，无需额外布电源线，无电源的二次污染，内部采用100%灌封工艺，即插即用，支持本安矿用调度电话-交换机-电话双工通信。

另外：毕竟工程应用和环境较理想复杂许多，并不能确定此产品一定可用于您的工程应用并确保有效。请确保您的矿用电话－交换机－话机终端干扰是来自于周围环境的强电磁干扰或来自于强电等共模共地频率差干扰所引起，而非来自于交换机或终端设备内部质量的品质问题。

调度用程控交换机及矿用电话超强抗电磁干扰，改善电话只能打进或打出故障，消除周边广谱电磁干扰引入的通信故障。业界独特高电抗密封灌设计 内置超级2X2级共模及差模抑制等中央核心器件, 可抑制电话及通讯线路中高频-中频至超级低频的广谱型干扰及电流杂音等噪声.

本产品采用的广谱型宽能积共模限流隔离滤波抗干扰及端口瞬态抑制保护技术，已为电信工程、电话通信、工业矿用对讲和铁通－动车系统等重点工程项目推荐使用，产品已广泛得到众多5A级科研院所实验室测试、重点工程项目调试等应用的认可。

UB-IPSWTL-FLT-DE已通过智能矿业、井下通信系统、电信、xx股份、xx机电等调度工程完整性抗扰合作认可，广泛使用于国内及东南亚电信市场和相关领域

产品特点：
* 2X2四阶低通线路隔离滤波 （高频旁路及低频去耦电容可选）
* 20Hz~20KHz音频带宽，无损电话通话音质
* 直流铜阻不大于18欧姆 小于1dB[敏感词]损耗
* 大于18dB线路回损 LRC带阻滤波电路设计
* CE传导RE辐射测试通过 兼容CE/FCC/3C
* 88dB@10KHz 超低频CMRR共模干扰抑制
* 消除外界或电话EMI RFI 消除打进打不出故障
* 输入输出100欧姆 兼容交流特性阻抗
* 高达800V 线与线AB线间耐压隔离
* 兼容电力线接触及感应测试
* 内置防雷-电涌-瞬态端口抑制电路
* 内部100%全灌封 防水防潮湿 抗振动
* -45度至85度工业级温度工作范围
* 7.5mm宽大镙丝防短路全铜接线端子
* ABS防老化耐高低温防火塑胶机壳
* 安装尺寸：88X38X22mm

========
