看标识识别网线 CAT5e/CAT6e STP/UTP AWG/BWG/SWG/IEC 又都是啥意思？

发布时间：2023-04-04作者来源：金航标浏览：2074

构建互联网，网线是必不可少的。不管是网络中心、办公大楼，或是家庭布线等等，都有它的身影。

但在不了解网线类型的情况下，常常会有买错网线的情况发生。

目前大家能接触到的网线有三种：双绞线、同轴网线、光纤。

这些信息都会在网线上标识出来，这就跟衣服上的标签一样，用最直观的方式传达给用户。

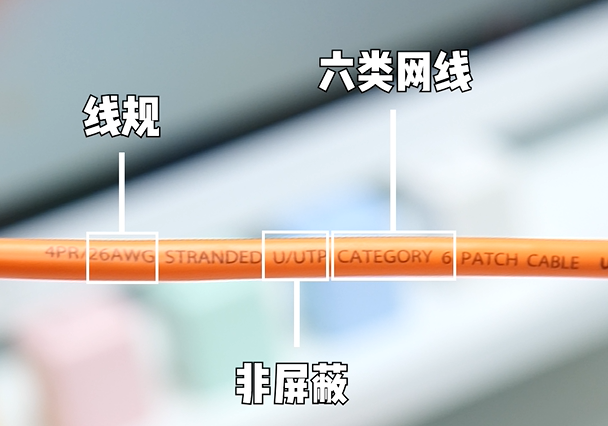

如下图所示，不同的字母代表不同的标准。

那么今天特别讲讲，如何辨别网线的质量及其类别，方便大家作出更合适的选择。

1. 网线种类

公认的网线有九类，不同种类的线代表着不同的传输频率和速率，这也是决定网络速度的关键。

一类线： [敏感词]频率带宽是 750kHZ，只适用最早的电话线缆，只有两根芯线，主要是用来传输语音。

二类线： [敏感词]传输频率 1MHz，[敏感词]传输速率是4Mbps（兆位每秒），可以用于语音和数据传输。

三类线： 最大传输频率为 16MHz，[敏感词]传输速率是 10Mbps，只能用在 10M 网络中。

四类线： 最大传输频率为 20MHz，[敏感词]传输速率 16Mbps，最大网段长为 100m。

五类线： 增加了绕线密度和绝缘材料，最大传输频率为 100MHz，[敏感词]传输速率可达到 100Mbps，主要用于百兆网络和十兆网络，目前已被超五类线替代了。

超五类线： 在五类线上让其减少干扰和衰减，[敏感词]传输速率达到了 1000Mbps，常用于百兆和千兆网络中。

六类线： 一般指非屏蔽网线，六类线在传输速率上远超五类线，它[敏感词]可以达到 1Gbps，一般用在千兆网络中。

超六类线： 超六类网线也叫 6A，在六类线的基础上又做了很大的提升和改善。

七类线： 七类线是[敏感词]的双绞线，基本都是屏蔽双绞线，[敏感词]频率可达 500MHz，[敏感词]传输速率可达 10Gbps，主要用于万兆网络的应用。

以上七类线中，一类线到五类线都已经被淘汰，超五线、六类线、超六类线则是现在常用到的。

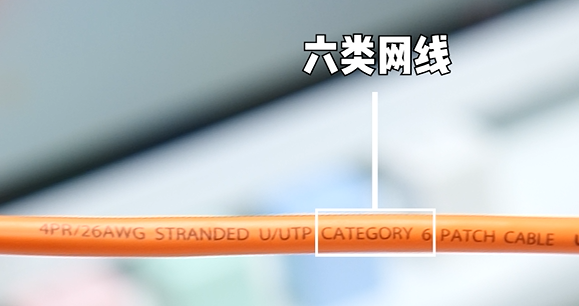

那如何在网线上确认呢？找到“CAT”后面的数字就知道了。

五类线的标识是“CAT5”，超五类线是“CAT5e”，六类线是“CAT6”，超六类线是“CAT6e”，部分网线会采用全称“CATEGORY”（类别）。

2. 屏蔽/非屏蔽

在介绍网线种类的时候，一再提到了“屏蔽”和“非屏蔽”两个词。

双绞线网线又分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）两种。

现在已知屏蔽双绞线和非屏蔽双绞线所对应的字母分别是 STP 和 UTP，只需要在网线上找到就可以了。

如下图所示：U/UTP，所代表的就是非屏蔽双绞线。

屏蔽双绞线（STP），不仅需要接地线和更多的维护，而且价格相对昂贵。

而非屏蔽双绞线（UTP），则不需要接地线，也不需要更多的维护，价格也相对便宜，更具有成本效益。

3. 常见线规

常见的线规标准有美国线规（AWG）、伯明翰线规（BWG）、英国标准线规（SWG）以及国际标准（IEC）。

“线规”所代表的是线材内铜线直径的粗细，在网线上找到“AWG”，前面的数字表示导线形成最后直径前所经过的孔的数量。

数字越大，导线经过的孔就越多，直径也就越小；换言之，数值小，导线粗。

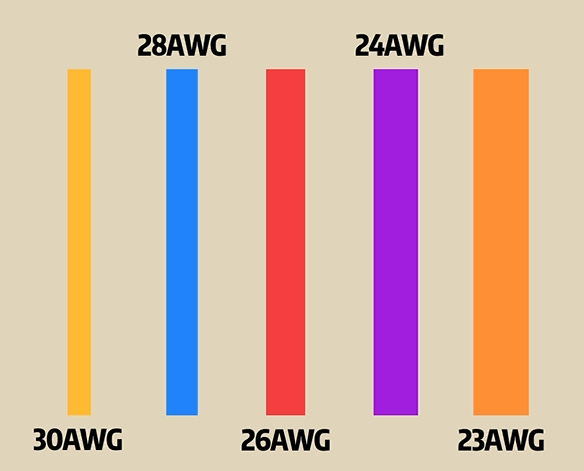

以下图所示，“26AWG”的线就比“30AWG”的粗，但比“23AWG”的线细。

相信现在，大家已经对网线的“种类、屏蔽/非屏蔽、线规”有了一定的了解，同时也知道如何在产品上进行分辨。

最后是大家容易忽略的一个点，在购买网线时要注意查看标识资质，查看网线上的标识字样是否清晰可见，从而选择可靠的产品。
