射频连接器又称为RF连接器，通常被认为是装接在电缆上或安装在仪器上的一种元件，作为传输线电气连接或分离的元件，主要起桥梁作用。

同其它电子元件相比，RF连接器的发展史较短。1930年，最早的RF连接器——UHF连接器诞生。到了二次世界大战期间，由于战争急需，随着雷达、电台和微波通信的发展，便产生了N、C、BNC、TNC、等中型系列。

1958年后，又出现了SMA、SMB、SMC等小型化产品。1964年，美国军用标准MIL-C-39012《射频同轴连接器总规范》落地。从此，RF连接器开始向标准化、系列化、通用化方向发展。

17种外形代号介绍

N型：外导体内径为7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺纹式射频同轴连接器。(IEC169-16)



BNC型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的卡口锁定式射频同轴连接器。(IEC169-8)



TNC型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-17)



SMA型：外导体内径为4.13mm(0.163英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-15)

SMB型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。(IEC169-10)



SMC型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-9)



SSMA型：外导体内径为2.79mm(0.11英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-18)



SSMB型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。(IEC169-19)



SSMC型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-20)



SC型（SC-A和SC-B型）：外导体内径为9.5mm(0.374英寸)、特性阻抗50Ω的螺纹式(两种型号有不同类型连接螺纹)射频同轴连接器。(IEC169-21)



APC7型：外导体内径为7mm(0.276英寸)、特性阻抗50Ω的精密中型射频同轴连接器。(IEC457-2)



APC3.5型：外导体内径为3.5mm(0.138英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。(IEC169-23)



K型：外导体内径为2.92mm(0.115英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。



OS-50型：外导体内径为2.4mm(0.095英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。



F型：特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。(IEC169-24)



E型：特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。(IEC169-27)



L型：公制螺纹式射频同轴连接器，螺纹连接尺寸在“L”后用阿拉伯数字表示。

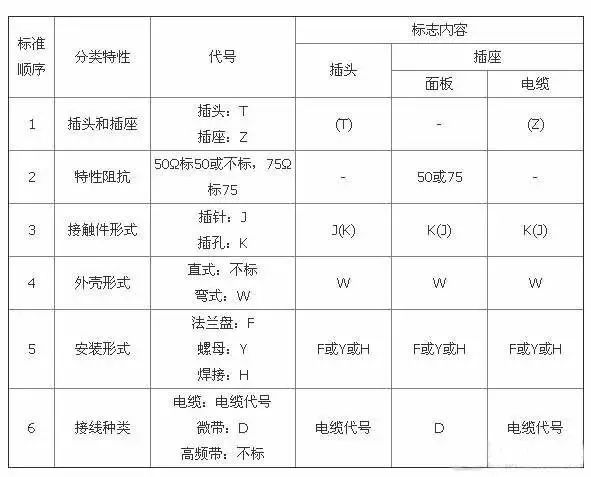

射频连接器的结构形式代号由下表所示部分组成：

①插头装插针，插座装插孔的系列，结构形式代号中插头和插座代号（表中序号1）不标。插座装插针系列，用括号中的代号。



②注有#号者，仅在面板插头使用。



射频连接器的型号组成示例：

（1）SMA-JW5、TNC-JW5

表示SMA型及TNC型弯式非密封射频插头，插头内导体为插针接触件，配用SYV-50-3电缆。



（2）N-50KFD、SMA-KFD

表示法兰安装，阻抗为50Ω的N和SMA微带射频插座，内导体为插孔接触件。



（3）SMA-KE、75KHD

表示直接焊接在线路板上的阻抗为50Ω的SMA微带插孔连接哭器及阻抗为75Ω的SMB插孔连接器。



（4）转接器和阻抗转换器的型号组成方法，以插头或插座型号为基础派生，一般采用下列形式：



①转接器的型号，其类型代号部分用连接器主称代号（系列内转接器）及分数形式（系列间转接受能力器）表示。

如：N-75JK

表示一端为插针接触件，另一端为插孔接触件，阻抗为75Ω的N型系列内转接器。

如：N/BNC-50JK

表示一端为N型插针接触件，另一端为BNC型插孔接触件，阻抗为50Ω的系列间转接器。



②阻抗转换器的型号，其型号或结构形式代号用分数形式表示：

如：N-50J/75K

表示一端为50Ω插头，另一端75Ω插座，两端均为“N”型的阻抗转换器。
