首页 -产品中心 -连接器/接插件 -数据信号 -USB-type-c -USB连接器KH-TYPEC-48093-24SBAP-A

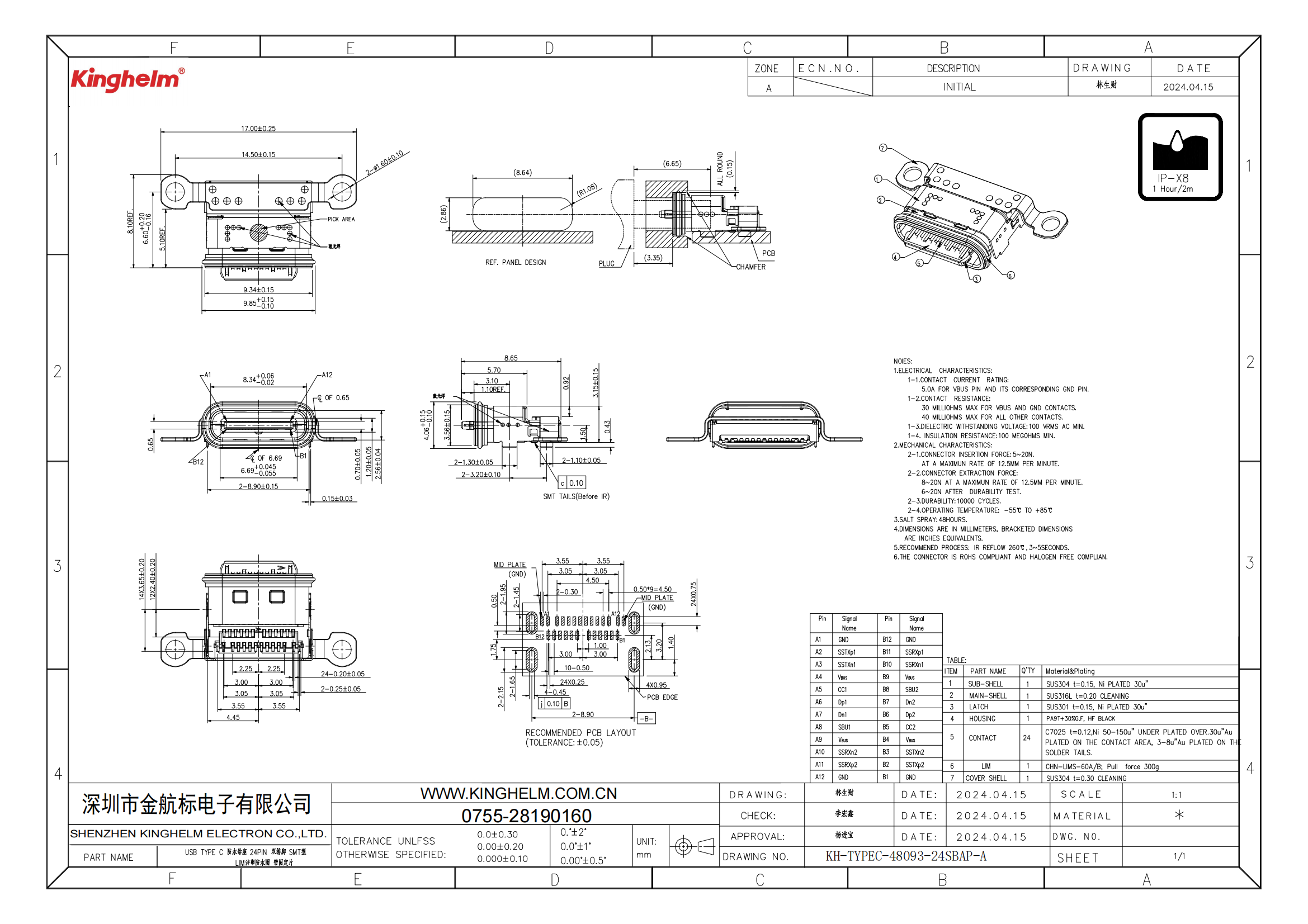

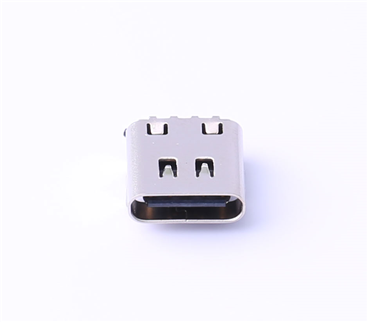

USB连接器KH-TYPEC-48093-24SBAP-A
USB连接器KH-TYPEC-48093-24SBAP-A
品牌名称:kinghelm(金航标)
商品型号:KH-TYPEC-48093-24SBAP-A
商品封装:SMD

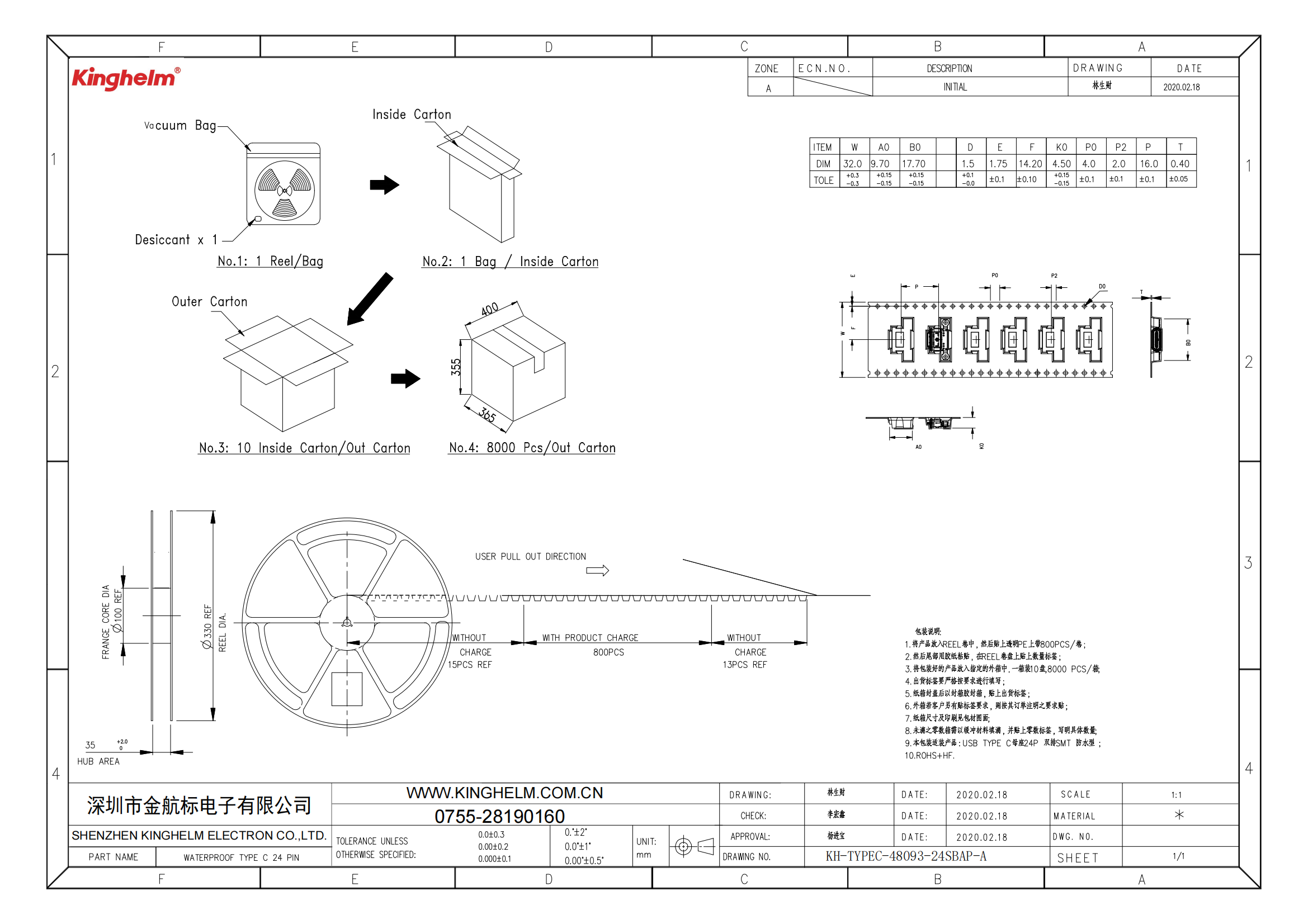

包装方式:编带
商品毛重:2.25克(g)

产品详情

一、产品名称

USB连接器KH-TYPEC-48093-24SBAP-A



二、产品概述

USB连接器KH-TYPEC-48093-24SBAP-A是一款高性能、高可靠性的连接设备,专为满足各类电子设备的连接需求而设计。它凭借出色的性能和稳定的质量,为用户提供便捷、高效的连接体验。



三、主要特性

高电流承载能力:VBUS引脚及其连接的GND引脚具备5.0A的接触电流评级,可满足大功率设备的供电需求。

低接触电阻:VBUSGND接触最大30毫欧姆,其他接触件最大40毫欧姆,有效减少信号传输损耗。

高耐压性能:能承受 100 VRMS 最小交流电压的二电耐压,保障设备在复杂电气环境下的安全运行。

良好绝缘性能:绝缘电阻最小100兆欧姆,有效防止漏电现象,确保使用安全。

合理插拔力设计:连接器嵌入力为5 - 20N,拔出力为8 - 20N(耐久性试验后 6 - 20N),最大速率均为每分钟12.5毫米,既保证连接的稳固性,又便于操作。

高耐受性:可经受10000个循环的耐受性测试,具备出色的耐用性。

宽工作温度范围:工作温度为 - 55°C + 85°C,适应各种恶劣环境。



四、产品优势

稳定可靠:优秀的电气性能和物理特性,确保在各种条件下都能稳定工作,减少故障发生。

耐用性强:高耐受性和合理的插拔力设计,延长了产品的使用寿命,降低更换成本。

适用范围广:宽工作温度范围,使其适用于多种不同环境下的设备。



五、性能参数

接触电流评级

VBUS引脚及其连接的GND引脚为5.0A

接触电阻

VBUSGND接触最大30毫欧姆,其他接触件最大40毫欧姆

二电耐压

100 VRMS最小交流电压

绝缘电阻

最小100兆欧姆

连接器嵌入

5 - 20N,最大速率为每分钟12.5毫米

连接器拔出力

8 - 20N,最大速率为每分钟12.5毫米;耐久性试验后6 - 20N

耐受性

10000个循环

工作温度

-55°C+ 85°C



六、应用领域

消费电子:如手机、平板电脑、笔记本电脑等,满足日常充电和数据传输需求。

工业设备:在工业自动化设备、智能工厂设备中,确保稳定的数据传输和电力供应。

汽车电子:用于汽车内部的电子设备连接,如车载娱乐系统、导航设备等。



七、注意事项

在插拔连接器时,请按照规定的速率进行操作,避免因过快或过慢导致损坏。

使用环境应在规定的工作温度范围内,避免超温使用影响产品性能和寿命。

定期检查连接器的连接状态,如发现接触不良等问题,应及时处理。



八、产品总结

USB连接器KH-TYPEC-48093-24SBAP-A以其卓越的性能参数、出色的产品优势和广泛的应用领域,成为各类电子设备连接的理想选择。无论是在消费电子领域的日常使用,还是在工业、汽车等专业领域的严苛环境下,都能稳定可靠地工作,为用户带来高效、便捷的连接体验。
